[stery] wewnętrzne prowadzenie

[Eathan]

Ostatnie mniej jeździłem i zaczynam szukać sobie zajęcia. Pomyślałem, że do gravela wsadzę stery i mostek z wewnętrznym prowadzeniem kabli. Pacjent Ronto Ruut AL2, wg. producenta stery to: UPPER STACK: IS 42 / 28,6 LOWER STACK: IS 52 / 40 SHIS

Zdaje sobie sprawę, że to sztuka dla sztuki. Tanio i wygodnie nie będzie. Mimo to jestem ciekaw co można tutaj zrobić.

Jak rozumiem:

• rama musi mieć wejście na kable w miejscu połączenia rury dolnej ze główką,
• widelec musi mieć otwór pozwalający na wyprowadzenie linki na rurze sterowej,
• kierownica musi mieć wew. prowadzenie linek i wyjście do mostka.

Da się? Nie da się?

[Dokumosa]

W MTB zwykle kable są wpuszczane przez pokrywkę sterów i przechodzą wewnątrz górnego łożyska i dopiero w ramę. Niestety to wymaga większego łożyska niż standard (najczęściej jest to takie jak dolne pod rurę tapered) więc główka ramy jest specyficzna i nie założysz tego jeśli producent nie przewidział.

W szosie nie przerabiałem tematu ale nie czuję przeciągania kabli przez rurę sterową (ew. tylko do hamulca przedniego).

Tu może coś więcej...



Edytowane 8 Stycznia przez Dokumosa

[player123]

Widelec tego Ruta musi miec opcje do wprowadzenia i wyprowadzenia przewodów, tj conajmniej jeden przewód do hamulca tylnego trzeba będzie wprowadzić w ramę na wysokości głowki, a wprowadzić oba hamulcowe i byc moze przerzutkowy. Z tego co widziałem, bywa to rozwiązane na kilka sposobów,...ale na moje oko największym  ograniczeniem Ruta AL bedzie sterówka widelca... bo wszystkie inne opcje tj. z prowadzeniem  przewodów na zewnątrz sterówki ale w główce sterów odpadają bez przeróbki ramy, a alu ramy sa niechętne na przeróbki

[Eathan]

@Dokumosa tutaj też jest całkiem sensownie rozrysowane => https://sklep.token-polska.pl/zintegrowany-system-prowadzenia-kabli-krok-po-kroku-n-137.html

Tyle, że obawiam się, że łożyska są za małe... Dla tego patentu Tokena powinny być po 52 na górze i dole.

[chrismel]

Godzinę temu, Eathan napisał:

Ostatnie mniej jeździłem i zaczynam szukać sobie zajęcia.

Za kilka dni wg. prognoz powinno się ocieplić. Nie sugeruję niczego, tak tylko napisałem

[Eathan]

@chrismel o tak... I to byłoby najlepsze



[Dokumosa]

W każdym razie lepiej nie frezuj otworu na pancerze w sterówce

[KSikorski]

5 godzin temu, Eathan napisał:

Pomyślałem, że do gravela wsadzę stery i mostek z wewnętrznym prowadzeniem kabli.

Dawaj od razu axs'a albo di2,  nie upośledzisz sobie pracy przerzutki  😉

[Enadxx]

@Eathan I jak, masz jakiś pomysł na uporządkowanie kokpitu?

[Eathan]

@Enadxx jeszcze nie bo nie znalazłem rozwiązania, które by pasowało do tego co jest. Ale szukam nadal  Jak nie uda się schować w całości to może uda się wpuścić w mostek i wypuścić przy samej rurze sterowej.

Edytowane 9 Stycznia przez Eathan

[leejoonidas]

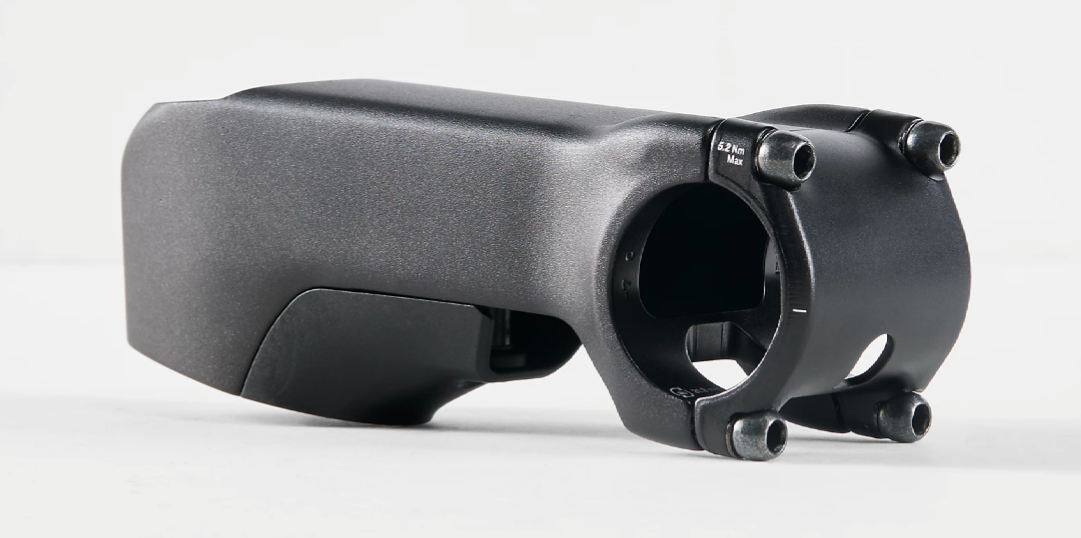

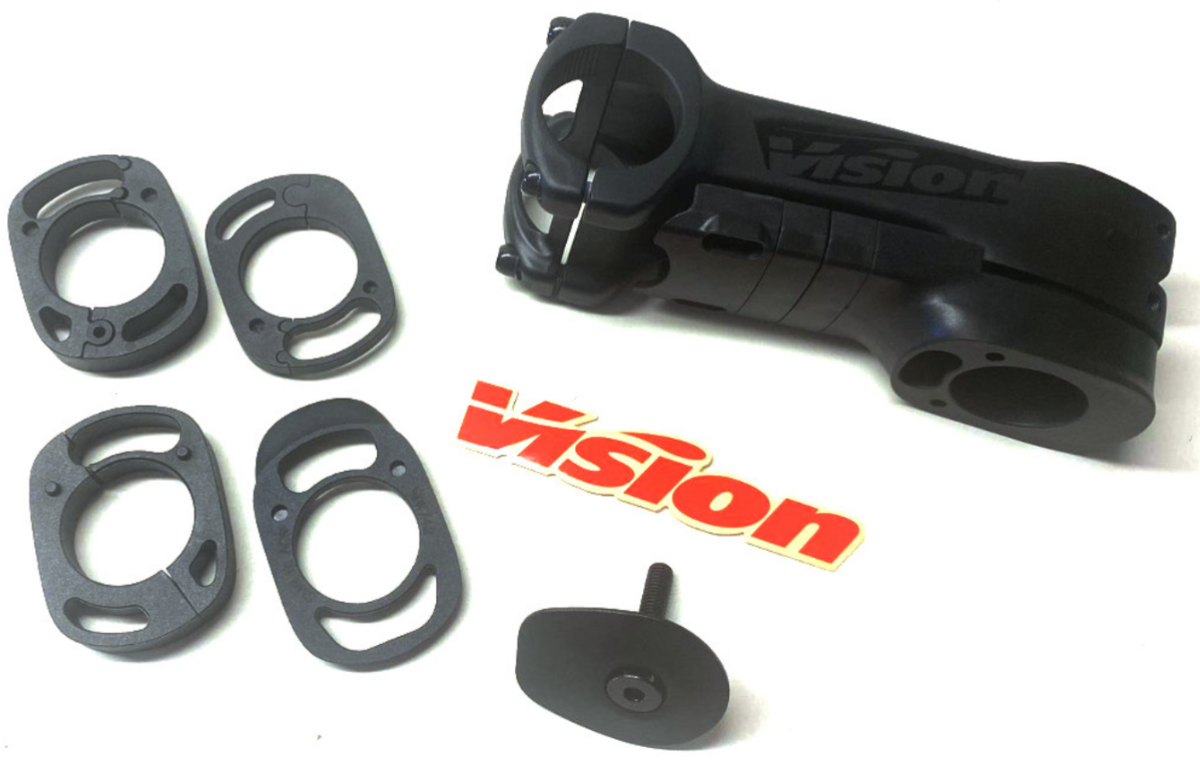

No to pozostaje chyba tylko mostek. Ale to nie są tanie rzeczy.

[Eathan]

@leejoonidas rozumiem, że ten mostek wyprowadza kable przy sterówce i biegną blisko ramy do otworów w rurze dolnej?



[leejoonidas]

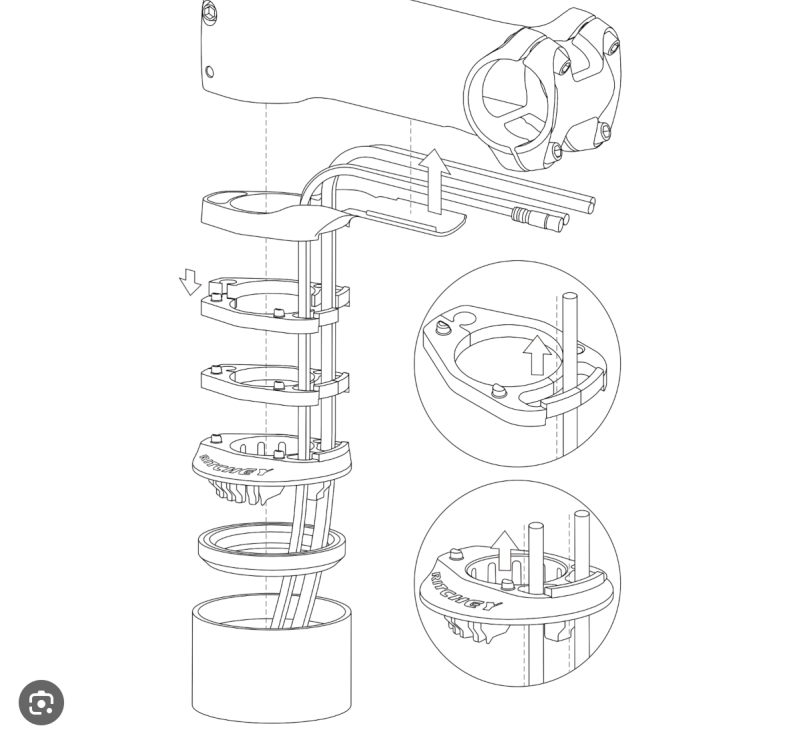

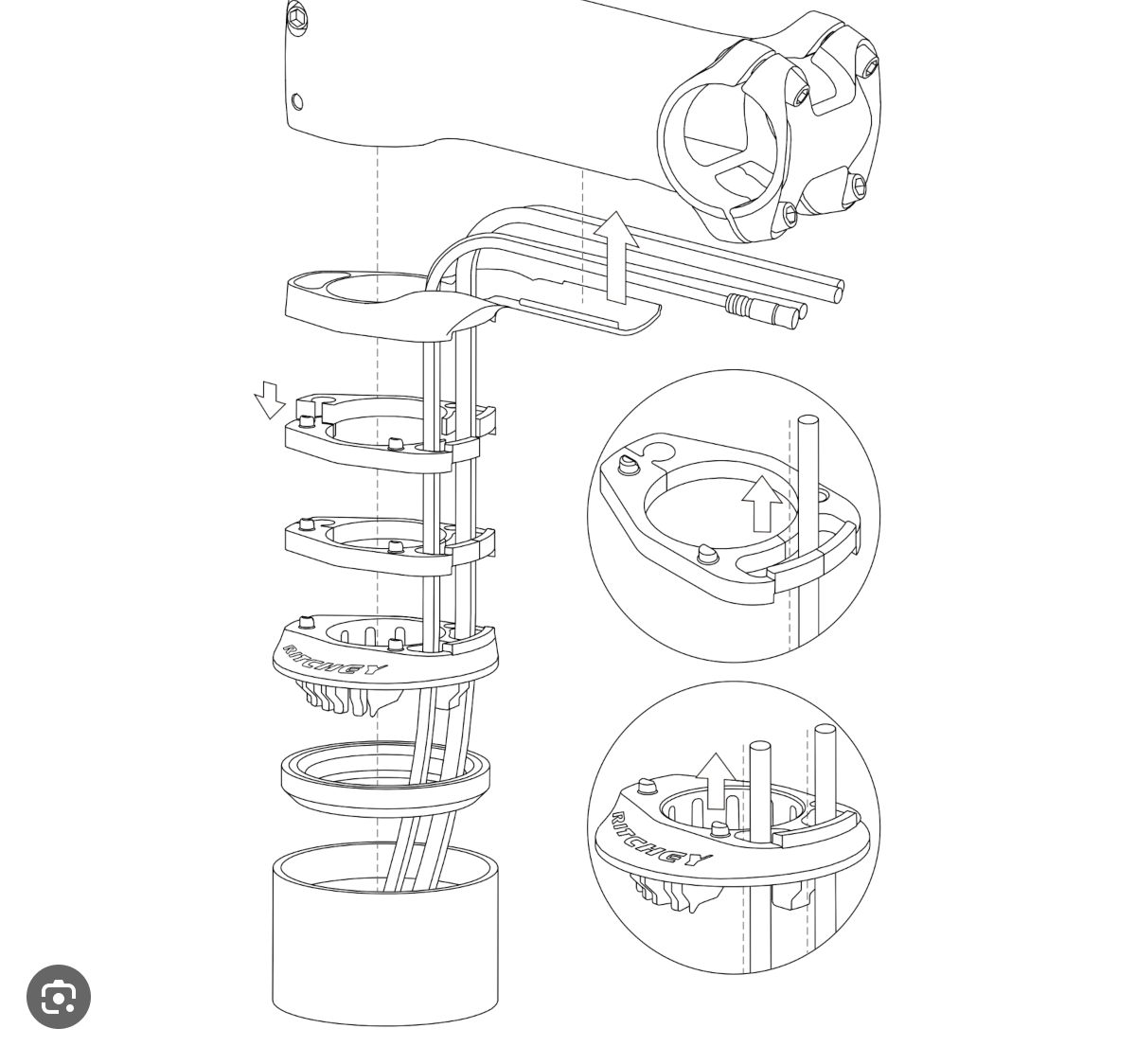

Ewentualnie cały zestaw mostek i górna część sterów Ritchey Comp Switch.

Edytowane 9 Stycznia przez leejoonidas

[Eathan]

@leejoonidas no tak się nie uda. Górne łożysko jest na styl z rura sterową. Dodatkowo na zewnętrz siedzi w ramie i nie ma miejsca. Więc to tak nie zadziała.

[leejoonidas]

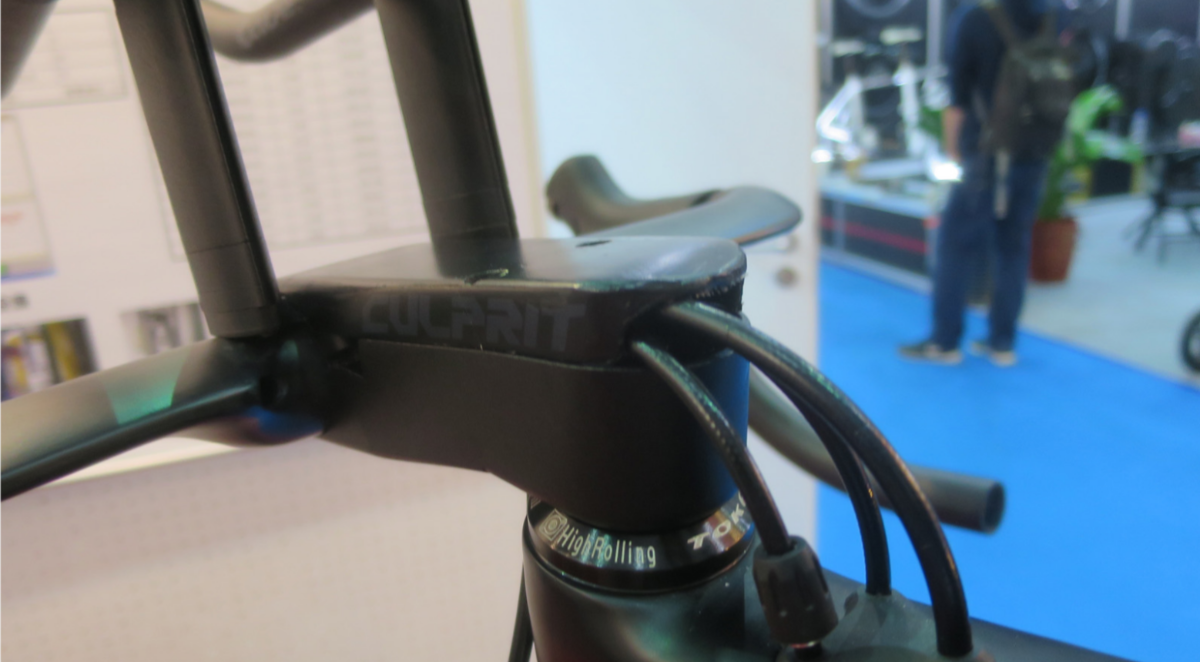

No to pierwsza wersja pozostaje, kable wchodzą w mostek i przy samej główce ramy pod spodem mostka wychodzą na zewnątrz.

[leejoonidas]

To taka ciekawostka, jak jeszcze można poprowadzić kable.

Edytowane 9 Stycznia przez leejoonidas

[Enadxx]

@Eathan jakiś postęp w temacie?

[Eathan]

@Enadxx nie bo złamałem rekę i teraz skupiam się na rehabilitacji
