[elektronika rowerowa] Patenty na automatyczną skrzynie biegów


Rekomendowane odpowiedzi

Robił ktoś z was kiedyś automatyczną skrzynie biegów w rowerze? Ja się zastanawiam jak się za to zabrać i najprostsze rozwiązanie jakie mi przyszło do głowy to zrobić jakiś licznik prędkości, podłączyć pod urządzenie typu arduino i z tego w zależności od prędkości sterować linką od przekładni planetarnej. Myślicie, że może się to udać? A może jakoś inaczej byście się za to zabrali?

Odnośnik do komentarza
Udostępnij na innych stronach

7 godzin temu, medano123 napisał:

Robił ktoś z was kiedyś automatyczną skrzynie biegów w rowerze? Ja się zastanawiam jak się za to zabrać i najprostsze rozwiązanie jakie mi przyszło do głowy to zrobić jakiś licznik prędkości, podłączyć pod urządzenie typu arduino i z tego w zależności od prędkości sterować linką od przekładni planetarnej. Myślicie, że może się to udać? A może jakoś inaczej byście się za to zabrali?

Piasta alfine Di2, do której zrobisz własny moduł sterujący pobierający dane z czujnika kadencji i czujnika prędkości. Najprościej będzie użyć czujników przewodowych z jakiejś sigmy, trudniej będzie zrobić łączność bluetooth / ant+ z czujnikami akcelerometrycznymi. Najtrudniej będzie zrobić do tego dobry firmware i wyznaczyć przebiegi funkcji kadencji i prędkości w momentach zmiany biegów.

Odnośnik do komentarza
Udostępnij na innych stronach

A nie prościej mieć możliwość zaprogramowania progów prędkości lub kadencji, a do tego mieć przełącznik auto-ręczne lub blokadę zmiany pod przyciskiem?
Można naćkać czujników ale logika działania będzie bardzo skomplikowana (z samych czujników nie wiadomo co tak naprawdę jadący robi i jakie są jego oczekiwania), a i tak nie wpasuje się we wszystkie możliwe scenariusze.

Odnośnie czujnika mocy, to trzeba pamiętać, że jak się bardzo mocno ciśnie, to biegi nie wchodzą. Na jednych z dni testowych rowerów były mini zawody w sprincie. Jak przygazowałem, to 2 biegi z rzędu nie weszły, a jak trochę odpuściłem i wskoczyły, to zmiana była za duża i odpadłem.
Trzeba by dobrze dostroić sterownik, żeby we właściwym momencie dawał zmianę.

Odnośnik do komentarza
Udostępnij na innych stronach

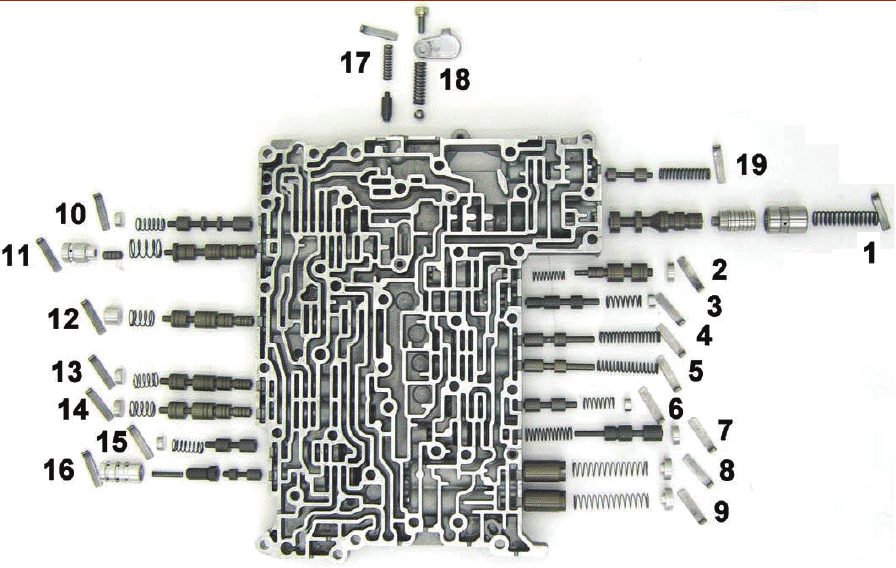

Trzeba dobrze opisać funkcję celu (w uproszczeniu jakie są oczekiwania) i wyjdzie jakie parametry wejściowe należy brać pod uwagę. No i w dzisiejszych czasach oprogramowanie tego i tak będzie dużo łatwiejsze niż całkiem zacnie działająca logika skrzyń automatycznych kiedy wszystko było oparte na "mózgu" hydraulicznym...

W sumie można też wyjść od tego jakie parametry brały pod uwagę prymitywne skrzynie auto.


Edytowane przez Dokumosa
  • +1 pomógł 1
