[Hamulec przedni] Problem z montażem

[qmichuu]

Witam, mam problem, otóż mam hamulec shimano slx, gdy montuję go strasznie ociera o tarczę. Potrzebne są prawdopodobnie podkładki, próbowałem już ale tylko trochę się polepszyło. Koło dalej hamuje samo z siebie. I teraz mam pytanie, ktoś wie co trzeba zrobić w takim przypadku? Jakich podkładek użyć?

[Gość]

Jakie podkładki? Wrzuć zdjęcie

[TheJW]

Używasz adaptera? Jeśli tak, jakiego typu i producenta?

[qmichuu]

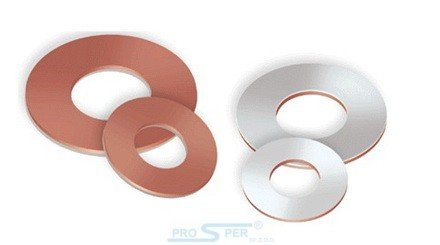

Podkładki takie jak w załączonej grafice. Adapter Shimano IS/PM 180mm SM-MA-F180P/S na przód

[abdesign]

I co te podkładki mają niby robić?

Albo montujesz zacisk krzywo albo coś skopałeś, albo tarczą krzywa albo tłoczki się nie chowają ... masz tam tę rozporową "sprężynę" od klocków?

Do zamontowania zacisku Shimano potrzeba tylko śrub i adaptera (przy pm i tarczy 160 nawet bez adaptera) żadnych podkładek tam się nie daje.

[cervandes]

Nie wiem jak przy IS - PM ale przy PM - PM oczywiście, że się daje podkładki!



[qmichuu]

Tylko te podkładki były już, gdy kupowałem rower. Zakupiony był jako używany. Rozkręciłem wszystko, aby odpowietrzyć hamulec i wyjąłem te podkładki bo myślałem, że są niepotrzebne. I właśnie wtedy koło zaczęło hamować, regulacja tutaj nie pomaga

Edytowane 28 Września 2018 przez qmichuu

[Gość]

3 minuty temu, qmichuu napisał:

wyjąłem te podkładki bo myślałem, że są niepotrzebne

To jaki problem żeby je założyć?

Wrzuć zdjęcie jak wygląda całość.

U mnie obeszło się bez podkładek, ale to pewnie indywidualna sprawa związana z jakością wykonania elementów.

Edytowane 28 Września 2018 przez skom25

[sznib]

Godzinę temu, cervandes napisał:

przy PM - PM oczywiście, że się daje podkładki!

Tylko w tych adapterach na 2 śruby. Przy tych mocowanych na 4 śruby podkładek nie trzeba.

[qmichuu]

O 15 będę w domu, wyślę zdjęcia o co mi chodzi

[qmichuu]

Dobra, przez ten czas patrzyłem co może być z hamulcem nie tak i zauważyłem, że jeden klocek jest strasznie blisko tarczy, a drugi dalej. I właśnie nie wiem co zrobić, bo regulacja tu nic nie daje. Wspomóc się podkładkami? Trochę już próbowałem, ale głównie tarcza cały czas ocierała o jeden klocek.

[przemokolarz]

Ja podkładek używałem aby odsunąć zacisk od osi koła, inaczej krawędź tarczy ocierała o zacisk. Wrzuć foty kal to wygląda u Ciebie.

[qmichuu]

Nie dam rady wrzucić teraz zdjęcia, ale postaram się to opisać tak byś zrozumiał. Gdy zacisk jest zamontowany z adapterem na wszystkie śruby, prawidłowo zregulowany, bez podkładek, jeden z klocków jest bliżej tarczy niż drugi, przez co ociera o tarczę. Teraz zaczynam myśleć, że to może być wina tłoczka, który się nie cofnął. Lub klocki mogą być odwrotnie założone, to znaczy prawy z lewej strony i tak samo z lewym klockiem. Ta druga opcja też może być, przez moją nieuwagę

Edytowane 29 Września 2018 przez qmichuu

[qmichuu]

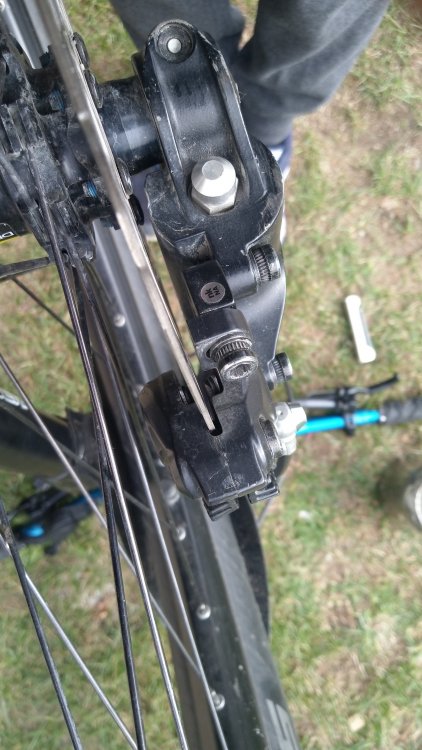

Jednak nie ma to nic wspólnego z tłoczkami. Zacisk jest krzywo założony. Nie wiem co zrobić, załączam zdjęcia, hamulec założony bez wspomagania się podkładkami i prawidłowo zregulowany.

[Piter233]

Ze zdjęcia praktycznie nic nie wynika. Nie masz już możliwości przesunięcia samego zacisku? Jeśli tak to wstaw podkładki pomiędzy uchwyt na widelcu a adapter. Co to za widelec?

[abdesign]

No akurat z tego zdjęcia to dużo wynika. Pomimo tego że zacisk na fasolkach jest skrajnie przesunięty to i tak opiera się o tarczę. W tym przypadku to już rozumiem skąd te podkładki przy is-pm, których się normalnie nie daje. Ktoś "drutem" ratował sytuację. Albo adapter jakiś trefny (za chudy)mało prawdopodobne, albo rower (amortyzator) po jakimś solidnym BAAM i skreciło lagi tak że mocowanie jest przesunięte.

Ps. To jest sztywna oś i mocowanie IS?

[przemokolarz]

Ja tak miałem w tylnym kole, po wymianie piasty oś tarczy przesunęła się w stronę kasety. Zacisk ocierał o tarczę jak u Ciebie. Podkładek nie stosowałem tylko wyciąłem podkładkę z kawałka płytki alu. Przyłożyłem tarczę do płytki odznaczyłem otwory i wyciąłem. Koszt niewielki bo tylko jeden browar i z 20 min pracy wiertarką i brzeszczotem. Możesz też kupić dedykowaną podkładkę.

Tu masz wątek z tego forum

edit.

wizualnie to coś takiego https://goo.gl/images/STbhsS

Edytowane 30 Września 2018 przez przemokolarz

[qmichuu]

Amortyzator to Marzocchi Bomber Z1 Freeride 1. Nie wygląda na to, że lagi są po jakiejś glebie. Oś to nie wiem do końca czy sztywna, bo to Mavic Deetraks i ma oś marzocchi, którą trzymają dwie śruby. Jeśli mocowanie IS to to, gdzie potrzeba 4 śrub, to tak. Link do osi (w zestawie są już śruby mocujące): https://rowerowy.com/sklep/narzedzia-serwis/serwis-amortyzatorow/os-20mm/prod/marz-20-axle

[przemokolarz]

Jeśli tanim kosztem chcesz sprawdzić czy zadziała to kup 6 podkładek w budowlanym, co prawda stracisz więcej czasu niż pieniędzy, ale przekonasz się, że musisz odsunąć tarczę w stronę goleni.

[qmichuu]

A jak tą tarczę odsunąć? Ma mocowanie na 6 śrub

[przemokolarz]

Prosty sposób, odkręcasz tarczę i na śruby zakładasz podkładki a całość dokręcasz do piasty. Ot i cała filozofia. Trochę to Januszem zalatuje ale działa. Jak masz puszkę alu to też możesz wykorzystać. Jest miękka, nożyczkami wytniesz krążki. Jak masz nożyk do cięcia kartonu, taki z łamanymi ostrzami, to zrobisz otwory pod śruby i gotowe. Jak masz czas i pieniądze to kup dedykowane podkładki, z pewnością będzie bardzie estetycznie.

[qmichuu]

Ok, mam swoje podkładki, jutro je założę. Na jaki rozmiar imbusa są te śruby?

Edytowane 30 Września 2018 przez qmichuu

[przemokolarz]

A nawet nie wiem, 4mm?

[qmichuu]

Bo trochę szukałem ale większość nie pasowała. Dobra, dzięki za pomoc. Jutro poszukam.

[Piter233]

Po co kombinować z podkładkami pod tarczę, skoro dając podkładki pomiędzy adapter a mocowanie uzyskamy ten sam efekt? Oczywiście trzeba przypilnować żeby śruby się wkręcały na odpowiednią szerokość. Jeśli się nie mylę to do swojego amora potrzebujesz dedykowanego adaptera, a że masz zwykł to właśnie jest taki efekt.
