[Koło przednie] Montaż na sztywnej ośce - problem

[Grrringo]

Cześć wszystkim.

Po 16 latach postanowiłem zmienić rower a w zasadzie to rower postanowił się złamać (pękła rama)  więc nie miałem wysjcia

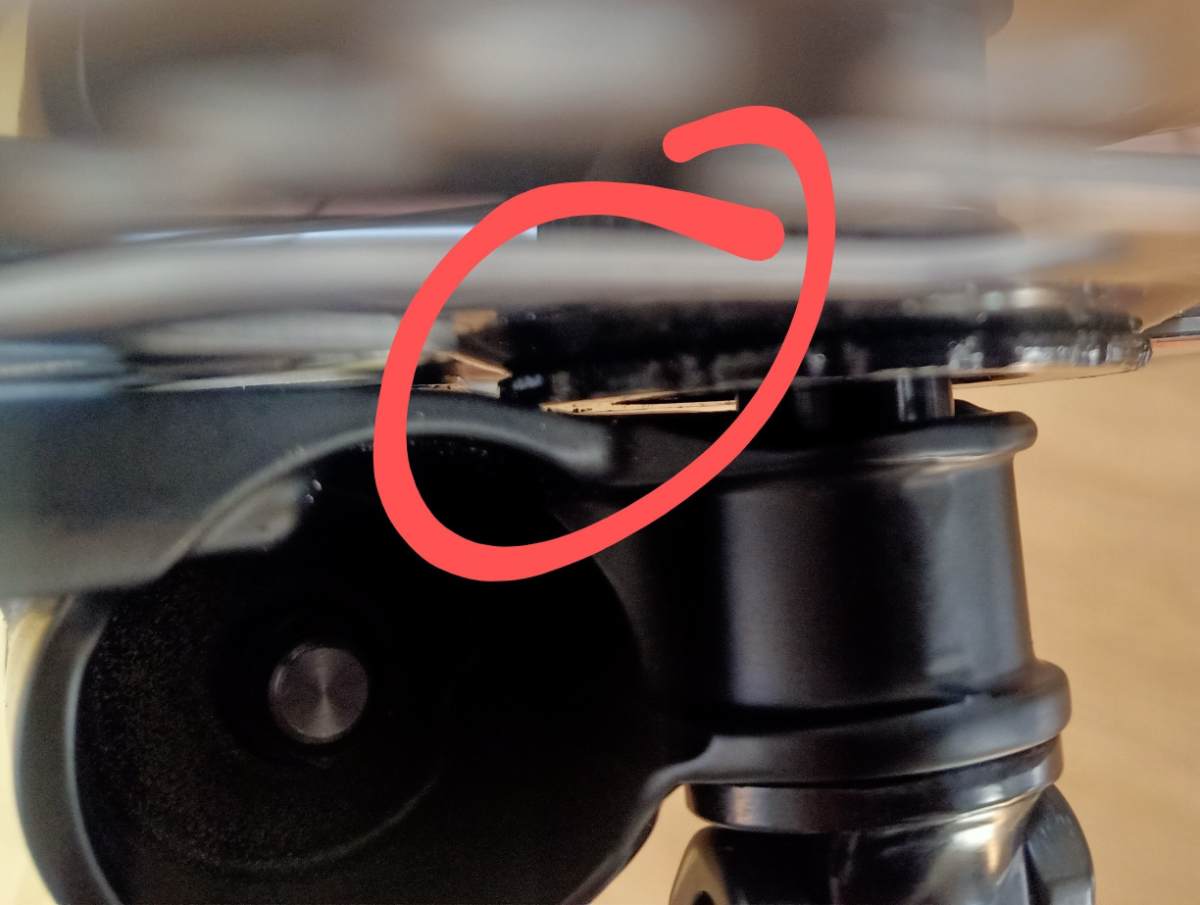

Wybór padł na Grand Canyona 8, właśnie zabieram się za jego składanie i mam problem: kiedy dokręcamy przednią ośkę element zaciskowy tarczy ociera o przedni wspornik. Czy ja coś źle skręcam czy to wada roweru? Na początku myślałem że to tarcze ale ewidentnie po zaciśnięciu ośki te elementy ocierają o siebie, jakby brakowało jakiego "dystansu".

[cervandes]

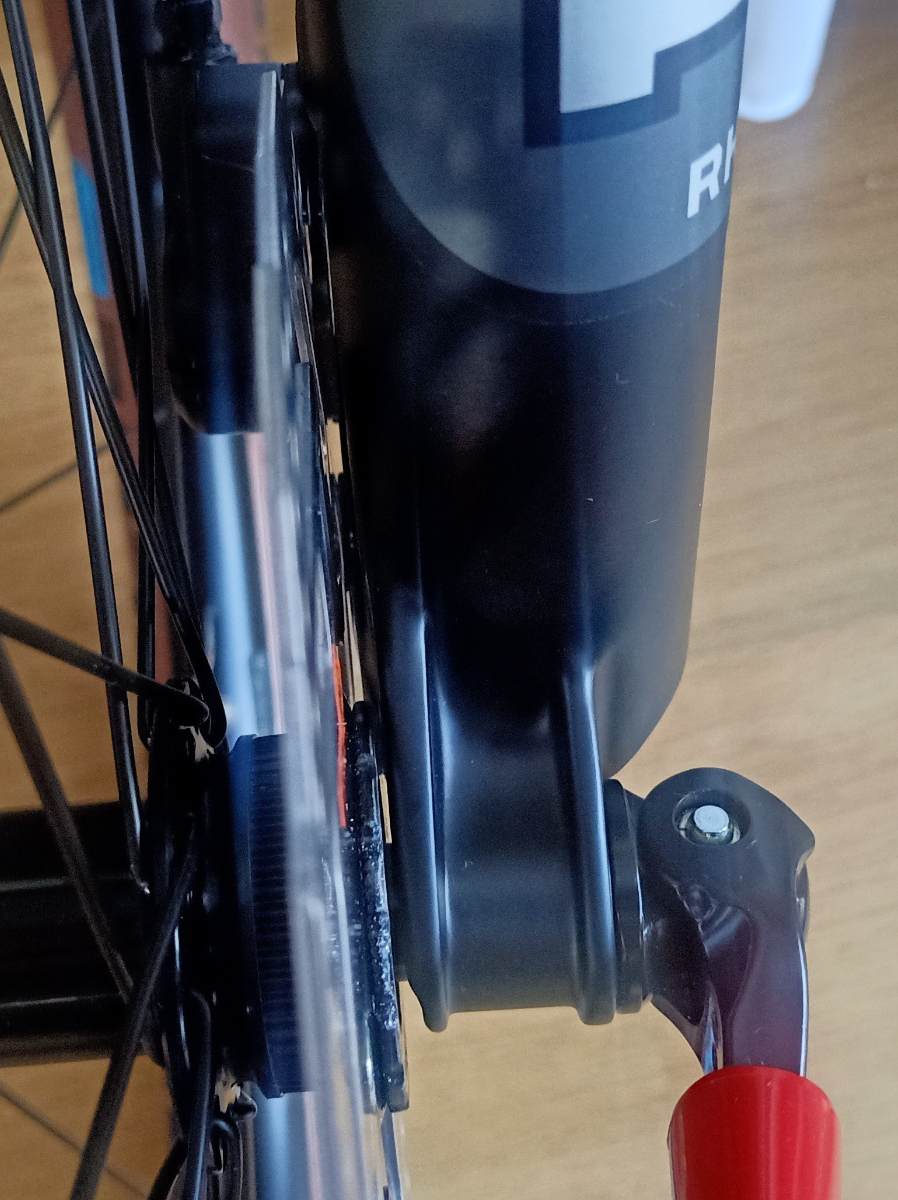

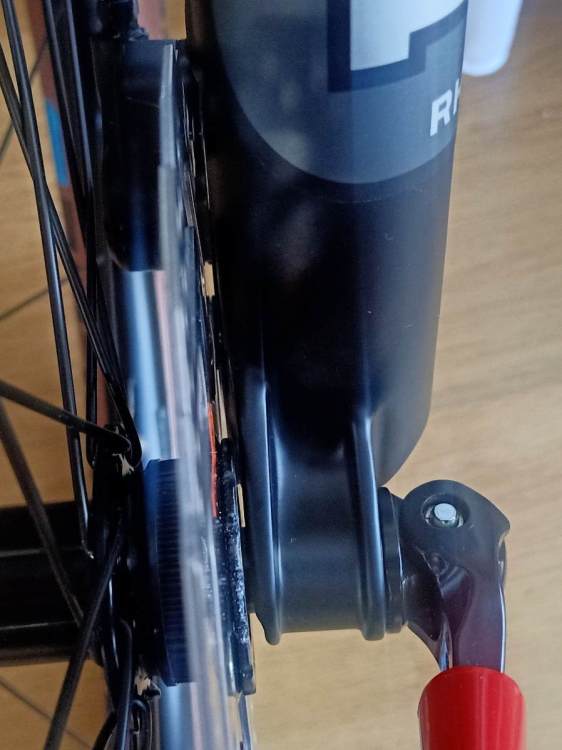

No, czekam z niecierpliwością na wnioski. Pokrętło tłumienia jest w prawej goleni, zatem mimo, że nie wynika to jednoznacznie ze zdjęcia - nie jesteś ciemniak i nie wsadziłeś koła odwrotnie. To jest dół lewej goleni, po prostu nie widać ani kawałeczka zacisku hamulcowego.

Nie wiem jak się sprawa zakończy, ale wygląda mi na to, że tam jest tak ciasno, że producent powinien zastosować nakrętki do centerlocka wewnętrzne a nie zewnętrzne (jak wygooglasz to zobaczysz, że są dwa rodzaje - jeden na klucz do kasety, drugi na klucz do suportu). Ale żaden ze mnie specjalista od centerlocków, lisków i canyonów. Także... czekam na wnioski

[slavi]

na zdjęciu wygląda jakby oś 100 wsadzona do amora 110? tak to wygląda jakby 'połamane' było

[Gość]

Druga sprawa, że nakrętka wygląda na jakąś krzywą.

Co nie zmienia faktu, że @cervandes zasugerował ciekawą rzecz

[Semtex]

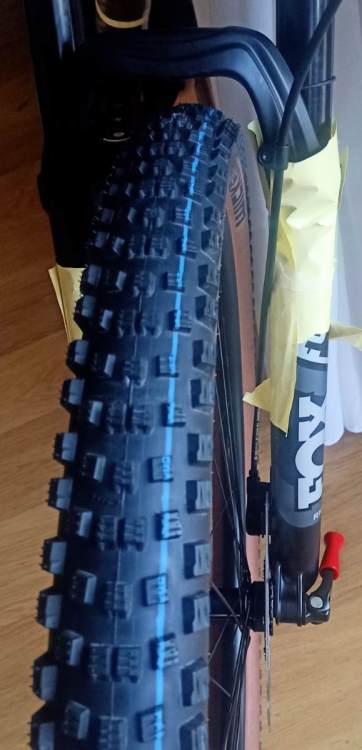

Widelec nie jest skręcony o 180°? Fotka całości znacznie bardziej by rozjaśniła sprawę
Inna sprawa, że może ktoś zamienił endcapy lewy z prawym w kole....

[Grrringo]

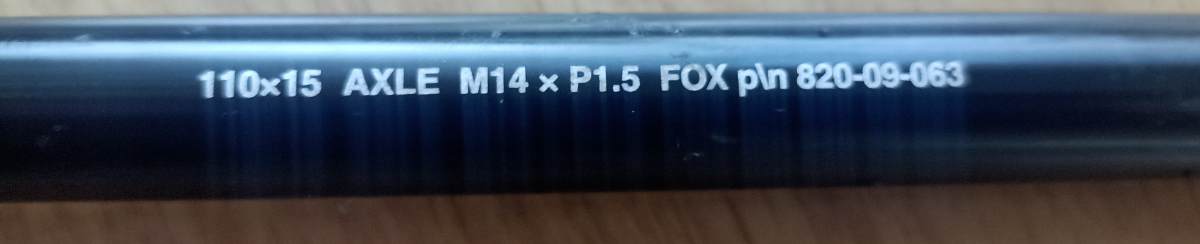

Ośka ma 110mm, a ile powinna mieć nie wiem amor to Fox Rhythm 32, w opisie roweru jest napisane: Sztywne i wytrzymałe golenie 32 mm oraz łatwo regulowana kompresja i odbicie sprawiają, że FOX 32 Rhythm GRIP to wszechstronny widelec 120 mm o wysokich parametrach. Dodaj do niego piastę w standardzie Boost 15x110 oraz duże, sztywne 29” koła, a otrzymasz znakomitą przyczepność do jazdy po singlach

A zdjęcia takie bo musiałem ucinać że względu na limity w ilość kB

[Gość]

Zła nakrętka. Powinna być do klucza wewnętrznego, tak jak napisane wyżej.

[Grrringo]

8 minut temu, Semtex napisał:

Widelec nie jest skręcony o 180°?

Tak był ustawiony wobec mostka, ale to coś by zmieniło? Koło i tak wchodzi tak samo w tarczę

5 minut temu, ChuChu napisał:

Zła nakrętka. Powinna być do klucza wewnętrznego, tak jak napisane wyżej.

Nakrętka w widelcu?

[Wojcio]

Pisz do producenta - dzwoń - to nowy rower- nie ma co kombinować.

Mowa a nakrętce ceinterlock trzymającej tarczę hamulcową na piaście.

[Grrringo]

Eh, liczyłem że to on jednak może mój błąd montażowy i w weekend będę mógł rower wypróbować. Z suportem przez telefon to będzie dramat

[slavi]

aż poszedłem sprawdzić. między tą nakrętką a amorem (miejscem montażu osi) powinno być ~6mm. nie ten endcap jest.


[Gość]

A koło wchodzi Ci w widelec na styk, czy musisz rozpychać?

[Grrringo]

Koło wchodzi dobrze, wszytsko chodzi lekko dopóki nie dokręce ośki. Ale jak ja poluzuje ośkę tak, żeby można było kręcić kołem, to samo koło jest zbyt luźne

[slavi]

zamieniałeś endcapy lewy na prawo?

[Semtex]

Weź odkręć tarczę i zobacz czy jest dobrze założona, bo coś mi się tam nie podoba.

[Grrringo]

Teraz, slavi napisał:

zamieniałeś endcapy lewy na prawo?

Nie, jestem zielony w tym  musiałem sprawdzić co to te endcapy  Wg instrukcji miałem wsunąć koło i je skręcić to też tak zrobiłem

[Semtex]

Ewentualnie podjedź do jakiegoś serwisu w swoim mieście i niech rzucą okiem.

[slavi]

no to odkręć tarczę i zamień je. przykładowe zdjęcie



[Semtex]

39 minut temu, Grrringo napisał:

Ośka ma 110mm, a ile powinna mieć nie wiem amor to Fox Rhythm 32, w opisie roweru jest napisane: Sztywne i wytrzymałe golenie 32 mm oraz łatwo regulowana kompresja i odbicie sprawiają, że FOX 32 Rhythm GRIP to wszechstronny widelec 120 mm o wysokich parametrach. Dodaj do niego piastę w standardzie Boost 15x110 oraz duże, sztywne 29” koła, a otrzymasz znakomitą przyczepność do jazdy po singlach

A zdjęcia takie bo musiałem ucinać że względu na limity w ilość kB

Moim zdaniem to zdjęcie sugeruje źle założoną tarczę i brakujące 6 mm, ale nie dam sobie głowy uciąć.

[Gość]

Jak niby można źle założyć tarczę? Nakrętka ma tak mało gwintu, że nie ma szans żeby załapała gdy coś byłoby źle założone.

Jak teraz patrzysz na środek opony, to wypada on na środku widelca, czy koło jest przesunięte na jedną ze stron?

[Semtex]

@ChuChu nie mam pojęcia jak to można zrobić, ale coś ewidentnie nie gra. MOże faktycznie to kwestia złej nakrętki CL, złego endcapa, albo mieszanki.
Moim zdaniem albo kontakt z producentem, albo serwis na miejscu zamieszkania.

[Rafał87]

43 minuty temu, ChuChu napisał:

Zła nakrętka. Powinna być do klucza wewnętrznego, tak jak napisane wyżej.

do osi 15mm chyba nie da się wkręcić nakrętki z wewnętrznym wypustem, dlatego powstały z zewnętrznym.

[Gość]

Da się.

https://productinfo.shimano.com/#/com?cid=C-460&acid=C-461

Który End Cap powinien być po stronie przeciwnej od tarczy? Niech autor napisze który ma tam wsadzony, to się dowiemy bez zdejmowania tarczy.

[Grrringo]

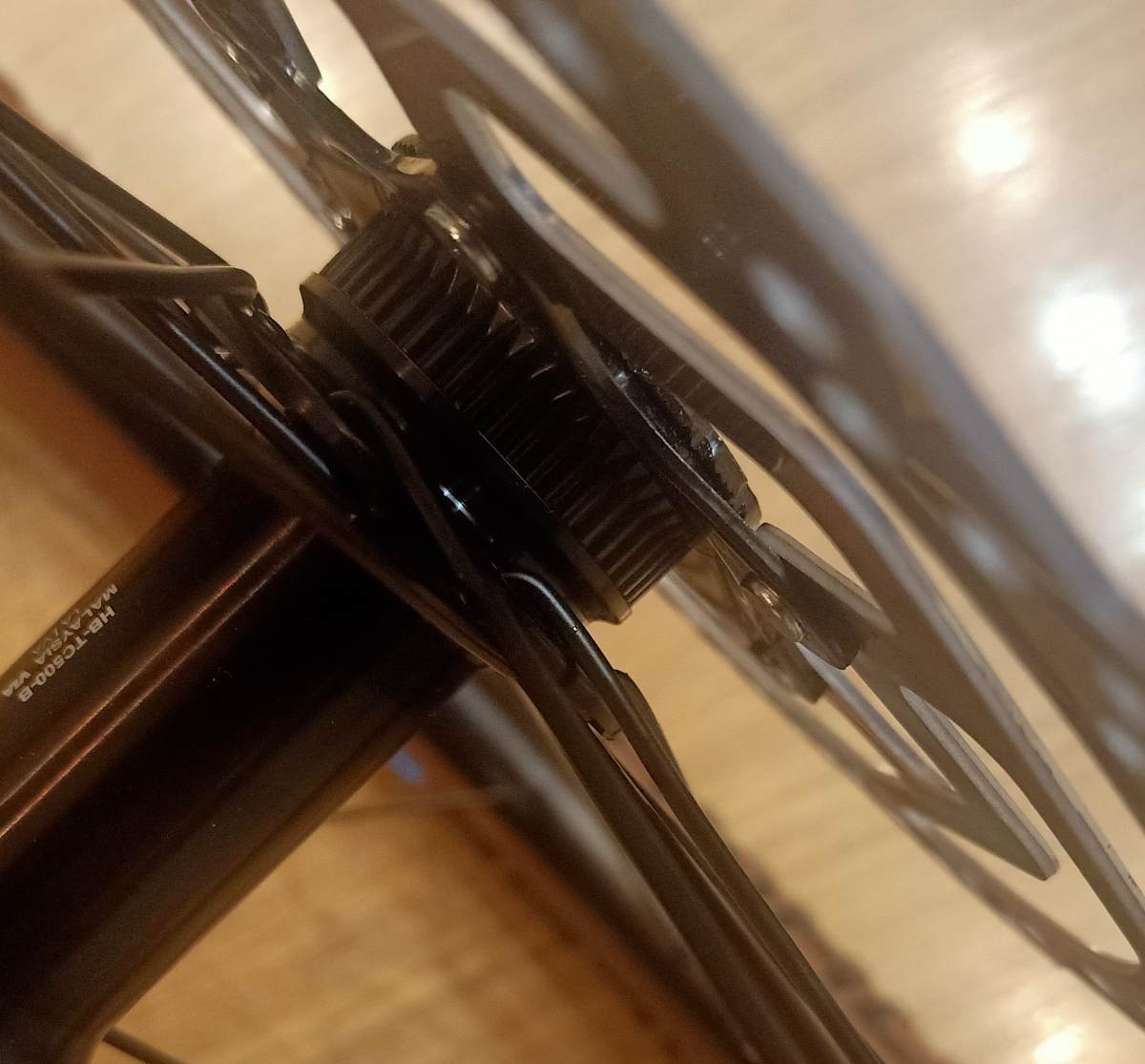

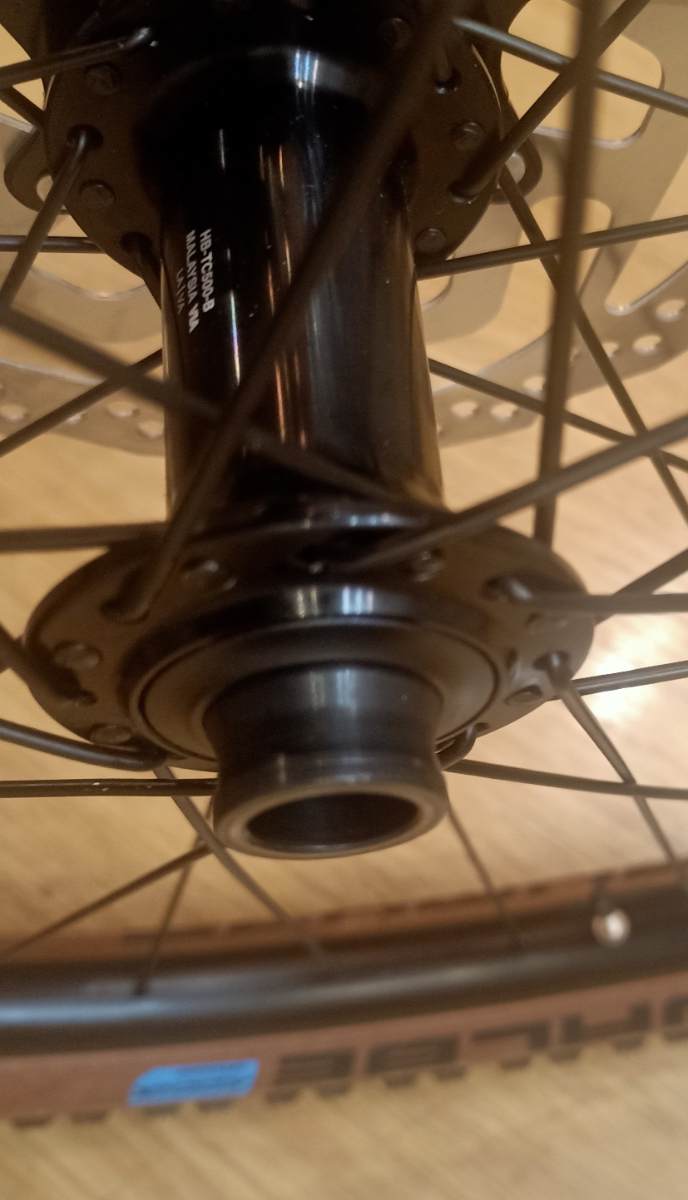

Wygląda to tak jak na załączonych obrazkach

[Sobek82]

Gdzie jest endcap?



https://bike.shimano.com/pl-PL/product/component/deore-m5130/HB-TC500-15-B.html
