[korba] Sram DUB i podkładki

[HarveyDent]

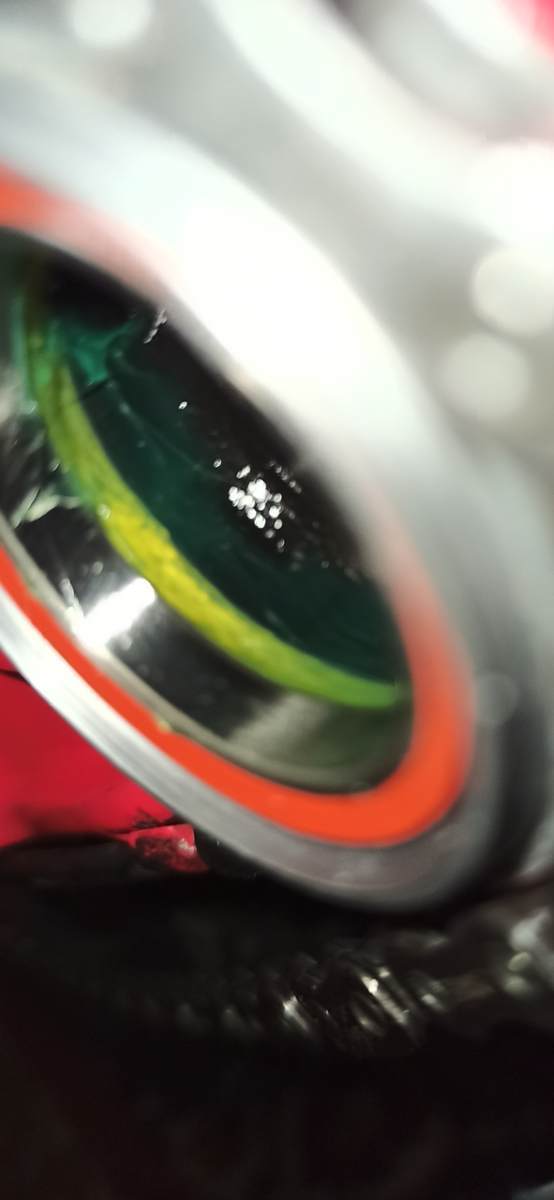

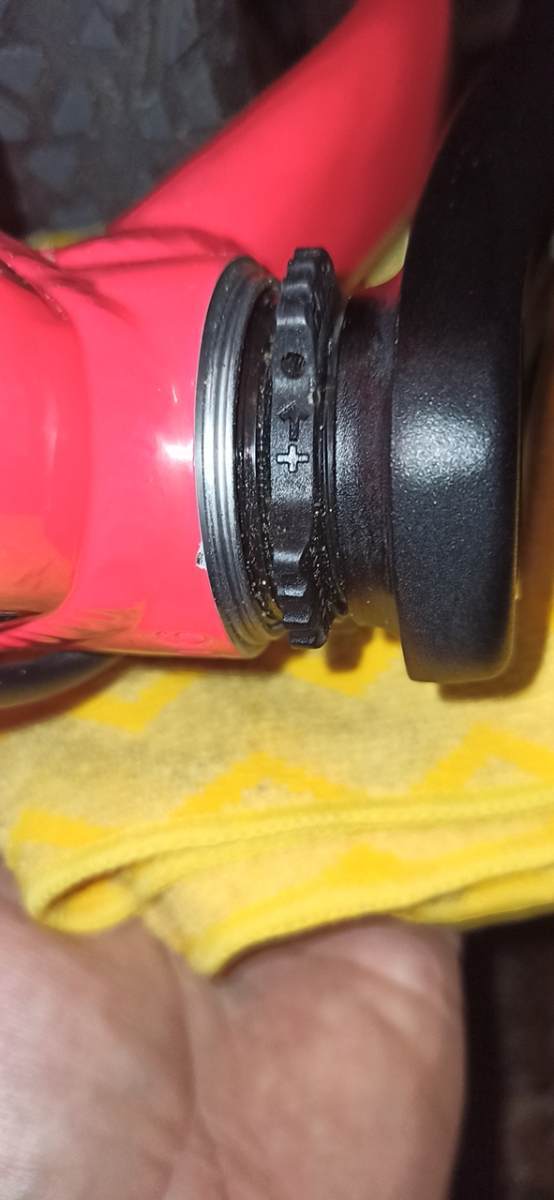

Pacjent: Canyon Lux Trail, mufa 92 mm, suport PressFit, oś z BOOST.

Według pdf'a Srama przy tej mufie od strony napędu powinna być podkładka 5mm i 3 mm od strony nienapędowej.

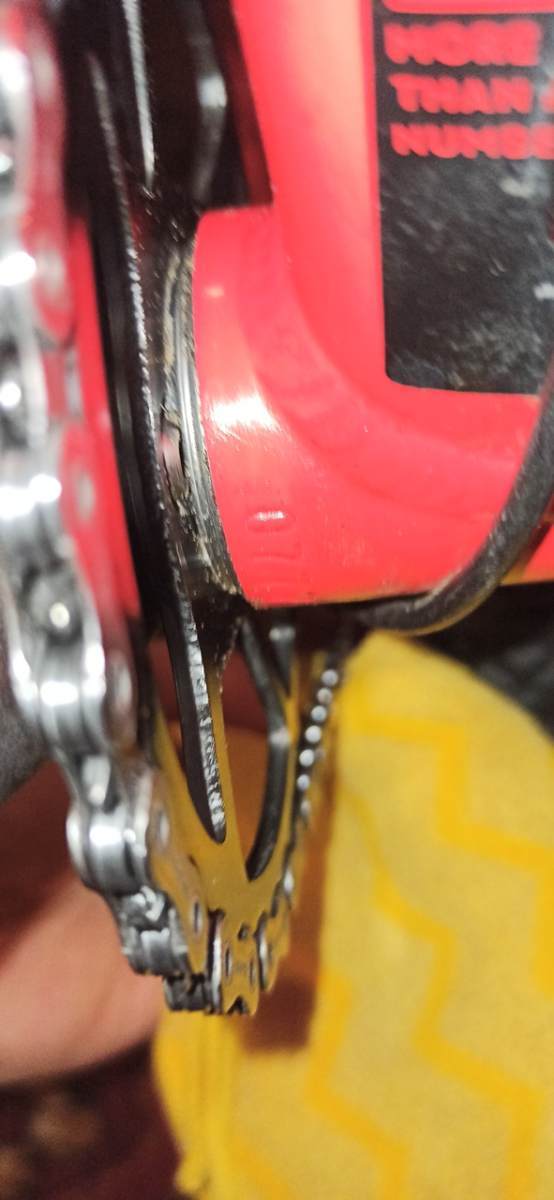

Canyon założył tylko jedną 3mm od strony napędu.

Napisałem do serwisu o wątpliwościach i czy to niedopatrzenie. Odpisali, cyt

Cytat

Podkładki są zamontowane prawidłowo, poza tym nie mają one wpływu na działanie biegów

Podkładki....

Kto ma rację? Montować druga jak Sram rzecze w dokumentacji?

[bogus]

Skąd taka informacja o podkładkach? Według manualna, który posiadam przy suporcie DUB PressFit 92 ma być jedna podkładka 2 mm po stronie napędowej.

[leejoonidas]

[HarveyDent]

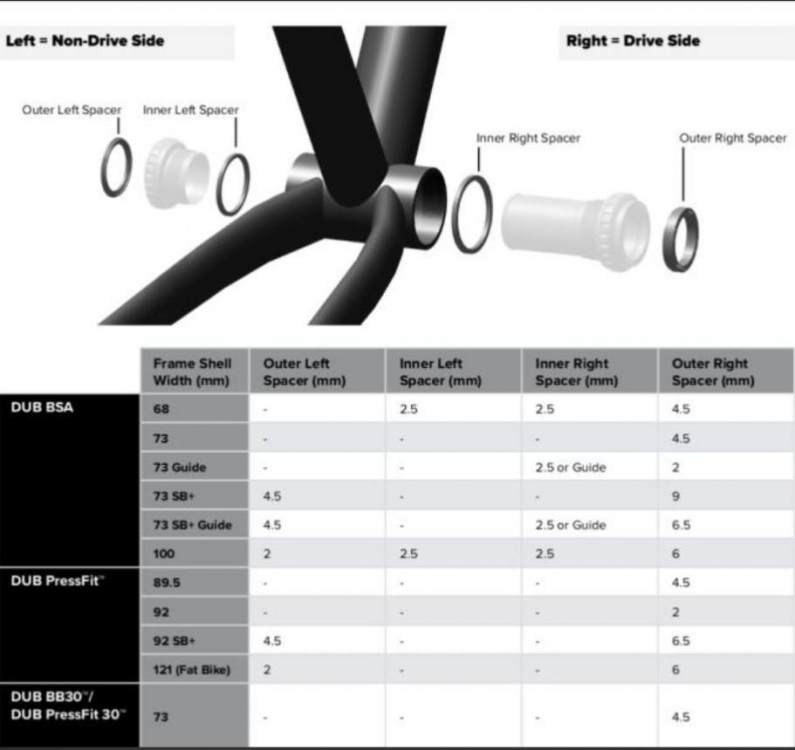

@bogus @leejoonidas Stare manuale macie bez boosta. Tak jest w nowym



Edytowane 26 Lutego 2023 przez HarveyDent

[bogus]

To powiem, że coś mi tu nie gra, bo wychodzi na to, że w Rockriderze też mam fabrycznie źle zamontowany suport. Tyle, że jak miałbym dołożyć dodatkowe podkładki to osi braknie, żeby korbę dokręcić 😉

[HarveyDent]

Ehhhh, czyli to nie jednostkowy przypadek 😕 W sumie pocieszające

[bogus]

Zakładam, że jak demontowałem korbę to raczej 5 mm podkładkę bym zauważył 😁 jak będę przy rowerze to jeszcze zweryfikuję.

[chopmaz]

Jakiś czas temu wciskałem suport z RR 500s i miałem tylko podkładkę 3mm.

[TheJW]

@HarveyDent ale Ty mówisz o podkładkach zewnętrznych, nie wewnętrznych... Outer/zewnętrzne idą między suport, a korbę. Między suport, a ramę, montuje się inner/wewnętrzne. Czyli wg. Twojej tabeli nie powinno ich być wcale...

https://www.sram.com/globalassets/document-hierarchy/compatibility-map/mtb/dub-mtb-bottom-bracket-compatibility-chart.pdf

Edytowane 26 Lutego 2023 przez TheJW

[HarveyDent]

@TheJWtak, cały czas o zewnętrznych. Być może nieprecyzyjnie się wyraziłem. W dokumencie wyraźnie stoi że nie ma być wewnętrzny, i dwie zewnętrzne. Chyba trzeba Srama zapytać co oni na to





[TheJW]

W Scale'u mam mufę 92 na pressficie, haki boost, jedna podkładka pod korbą od napędu, na oko około 2-3mm, z lewej nic. Pod suportem brak podkładek.
To znaczy z lewej strony też dałem jakąś cienką podkładkę, ale tylko dlatego, że nakrętka kontrująca wycierała rowek w uszczelnieniu suportu. Ale nie wpłynęło to w żaden sposób na rozstaw korb, bo tam i tak jest z 1cm gwintu dla pokrętła do kasowania luzu. I tak się właśnie teraz zastanawiam, po co ta podkładka właściwie miałaby tam być. :)))

[jaro0011]

Odgrzeję temat. Jeśli ktoś jeszcze się zastanawia dlaczego jedna podkładka 2 mm a nie dwie jak zaznaczone w manualu powyżej to chodzi o to że SRAM ma 2 rodzaje korby do ram Boost - wersja MTB to standardowa długość osi korby (Q-Faktor 168) oraz poszerzana oś korby MTB Wide (+6 mm, Q-Faktor 174mm).

W Canyonie Lux Trail (pierwsza wersja) jest standardowa oś dlatego jest tylko podkładka od strony napędu.

W Canyonie Lux World Cup jest poszerzona oś i są podkładki z obu stron.

Szersze korby są wstawiane w nowsze ramy gdzie producent daje możliwość wsadzenia szerszej opony np 2.5 cala.
