[Korba 8120] kompletacja korby.

[seba8121]

Witam, kupiłem wydaje mi się dalej okazyjnie korbę XT 8120. Lecz są to dwa gole nowe ramiona. Nakrętka dociagajaca ramię to nie problem bo dostępna od ręki. Mam problem ze znalezieniem nakrętki mocującą blat direct mount. Chyba, że ta od tarcz hamulcowych jest taka sama ? Oraz czy jeżeli będę używał wkładu suportu token, czy potrzebne mi jakieś dystanse oryginalne ? Czy wystarczą te kapsle z tokena ? Korba będzie montowana do Giant Anthem Pro.

[Kettler]

Nakrętkę do blatu Shimano sprzedaje w komplecie z blatem…

[KSikorski]

Godzinę temu, seba8121 napisał:

Chyba, że ta od tarcz hamulcowych jest taka sama ?

Nie jest.

Godzinę temu, seba8121 napisał:

Czy wystarczą te kapsle z tokena ?

Wystarczą.

[seba8121]

To już cześć wątpliwości rozwiązana, aczkolwiek raczej nastawiałem się na blat z aftermarketu, czy nakrętka ma jakiś symbol gdzie da się ją kupić jako osobny element ?

[seba8121]

W dniu 23.07.2023 o 07:12, Kettler napisał:

Nakrętkę do blatu Shimano sprzedaje w komplecie z blatem…

Z tego co się dowiedziałem w sklepie, nakrętki nie ma w pudełku z blatem..

[Kettler]

To chyba była z korbą do mojej dołożyli również klucz.

Kod tej nakrętki to Y0j698060 z tego co widzę jest na eBay i Ali. Posprawdzaj jeszcze w sklepach rowerowych i serwisach….

[seba8121]

Dziękuję bardzo, wysłałem zapytanie do sklepów, ewentualnie zamówię z ALI. Z tego co widzę na schematach od 8100, jest też podkładka/dystans między ramieniem, a blatem. Czy w 8120 też on występuje ? Jakie jest jego zadanie ? Ma na celu odsunąć blat do poprawnej lini łańcucha ?

[seba8121]

Czy 8120 ma dłuższą oś od 8100 ? Czy może mój suport tokena potrzebuje dodatkowych podkładek, od strony wolnego ramienia ? W każdym razie dając od strony napędu podkładkę 2.5mm gdzie uzyskuje prawidłową linię łańcucha, od strony wolnego ramienia jest około 5mm przerwy. Podglądałem te ramy na sklepie w wyższym modelu i miały 7120. Tym się zasugerowałem. A może potrzebuje jakiegoś specjalnego suportu pod tą korbę ?

[KSikorski]

Jeśli masz mufę suportu 68mm to musisz mieć jedną podkładkę od strony hamulcowej i dwie podkładki od strony napędowej. Tak jest z każdą korbą MTB Shimano.
Jedna podkładka od strony napędu jest przy mufie 73mm.

https://dassets.shimano.com/content/dam/global/cg1SHICCycling/final/ev/ev/EV-FC-M8120-4558B.pdf

[seba8121]

Jest pressfit, czyli dystanse nie pod mufy ? A muszę dać pod ramienia ?

[JWO]

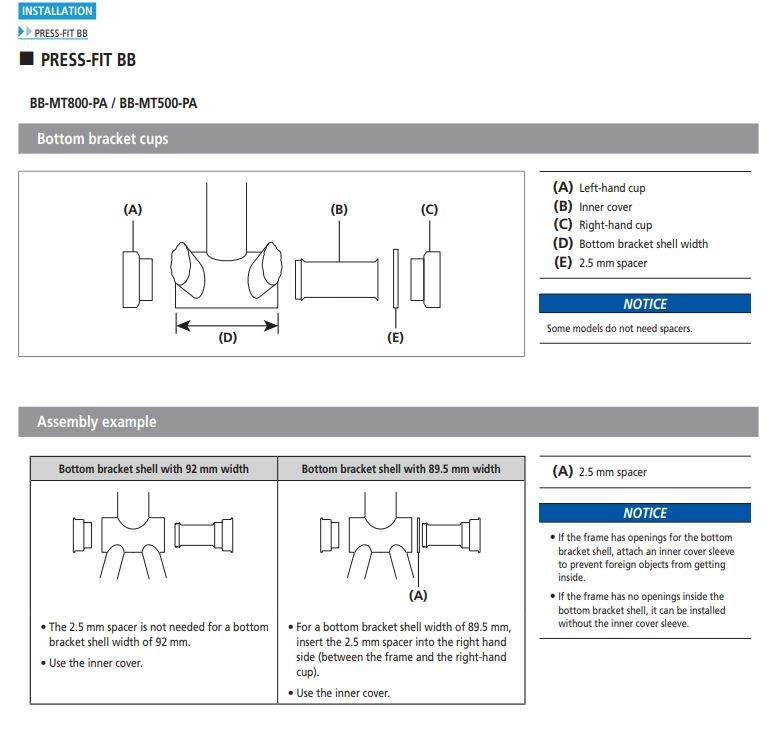

DM-MAFC002-10-ENG.pdf (shimano.com)

Zmierz jaka szeroka masz mufe.

[seba8121]

Mufa ma 91-92mm

[JWO]

92mm, czyli bez dystansow.

[seba8121]

To wkładając korbę 8120, dociągając nakrętką kasującą luz, korba przesuwa się prawo lewo jakieś 5-6mm.

[JWO]

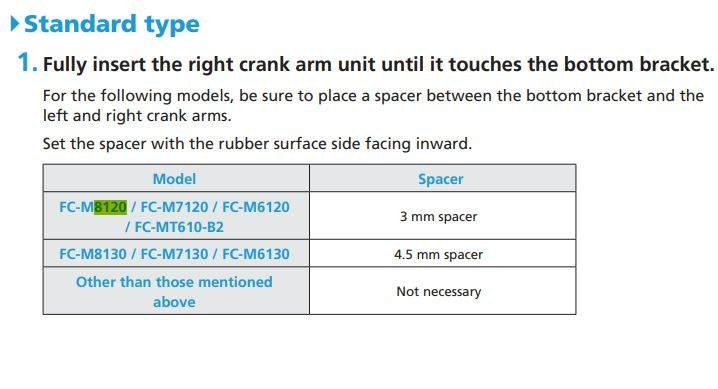

W linku ktory podalem:

8100 bez, 8120 3mm z prawej i 3mm z lewej

2 godziny temu, seba8121 napisał:

A muszę dać pod ramienia ?

Na to wyglada. Na 20 stronie masz rysunek.

[seba8121]

Czyli chyba nie mogłem sobie pozwolić na 8100 ? Bo by linia łańcucha nie współgrała z fabryczną prowadnicą łańcucha. 8120 odsunięte o 3mm będzie idealnie pasować na to wychodzi. W 8100 mogłyby też ramiona być zbyt blisko tylnych widełek ? Jest to Giant Anthem Pro 2022.

[JWO]

Linia łańcucha jest inna w tych dwóch korbach. 8100 to 49 coś tam, 8120 to 53+

[seba8121]

Dokładnie chyba 52 i 55. Pytam bo się zastanawiam czy dobrze zrobiłem biorąc korbę 8120. Sugerowałem się wyższymi modelami w sklepie które miały 7120. Wydaje mi się, że w 8100 miałbym właśnie problem z offsetem.
