[przerzutka przednia e type ] problem z ustawieniem w ramie

[kolo1]

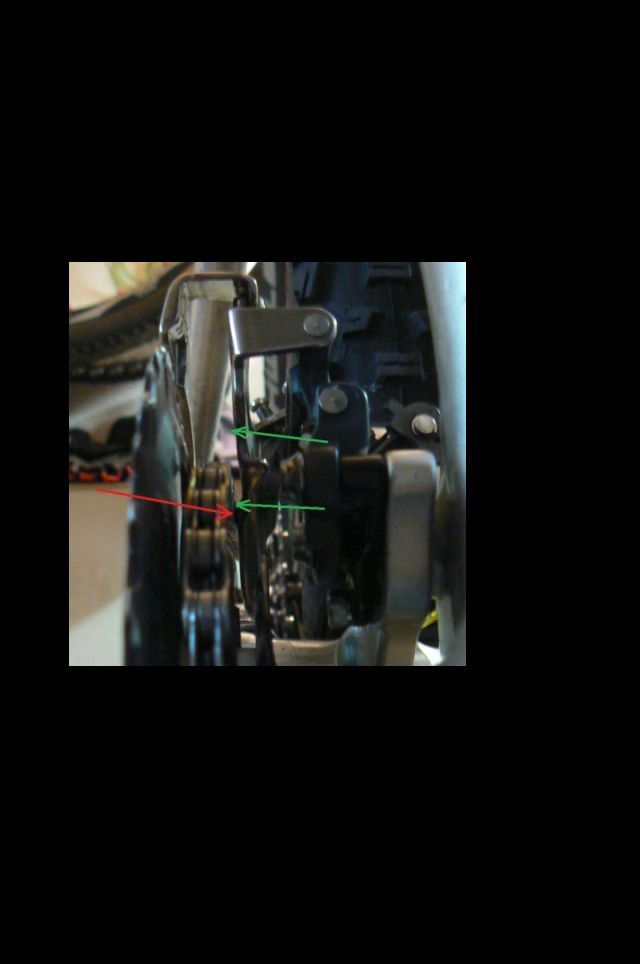

Witam . Kupiłem okazyjnie ramę specialized stumpjumper elite pod 26 " i  mam problem z ustawieniem przedniej przerzutki e type  w ramie - jest tam montaż na dwie śruby przez adapter do ramy.   Krótka charakterystyka napędu roweru -3x9  manetki XT 770 , przerzutka tył xtr 972,przód xtr 970 , kaseta xt 770 11-34 , łańcuch XTR 7701,linki i pancerze jagwire - wszystkie komponenty praktycznie nowe .  Problem w tym że po zamontowaniu wszystkie biegi wchodzą , ale na małym blacie 22 z przodu i przełożeniach na kasecie - koronki  23 - 34 łańcuch ociera o wewnętrzną cześć przerzutki przedniej . Po dokładnych oględzinach zauwazyłem że przerzutka jest zamontowana za wysoko i  dlatego łańcuch na środkowym blacie odciera ( na fotce zaznaczyłem zielonymi strzałkami miejsce gdzie powinien być łańcuch ) . Próbowałem obniżyć przerzutke - e type mają możliwośc  ale są tylko dwie pozycje , i w tej drugiej też obciera. Jak obniżyć jeszcze tą przerzutkę na tej ramie ?     Czy ktoś ma jakiś pomysł co z tym zrobić ?Pozdrawiam .

[crupez]

Może trzeba ustawić korbę w innej linii tj, wyjąć jedną podkładkę spod miseczki HTII ??

[kolo1]

Zmana podkładki z suporcie nic nie daje -jest tylko jedna podkładka bo szerokość mufy to 73 mm i  to rozwiązanie  już próbowałem wcześniej . Problem na moje oko jest  w mocowaniu , czyli przerzutka jest za wysoko . Ta przerzutka jest montowana  z takim adapterem jak na tej aukcji http://allegro.pl/xtr-fd-m970-direct-mount-i3744919928.html

[Puklus]

A możesz dać więcej dokładniejszych  zdjęć ?

[kolo1]

dodatkowe fotki http://www.fotosik.pl/pokaz_obrazek/43c1887af4b80a2f.html

[Puklus]

No tak dodatkowe pokaż jak korbę z boku żeby było widać przerzutkę i zbliżenie na samą przerzutkę.

[kolo1]

fotka z boku http://www.fotosik.pl/pokaz_obrazek/a83aef0c28407f82.html , i jeszcze od przodu http://www.fotosik.pl/pokaz_obrazek/8396d4fc9313f487.html. Jak dla mnie problem jest wlaśnie z tym że przerzutka jest zamontowana za wysoko . Tylko jak ją jeszcze obniżyć o te -3-5 mm  obnizyć ?





[Puklus]

Przerzutka jest raczej na dobrej wysokości. Wyregulowałeś ją poprawnie ?

[kolo1]

całkowicie wykręciłem śrubki regulacyjne  od przerzutki i regulowałem baryłką przy manetce - nic to nie daje .Jak przy położeniu 42-11 jest dobrze to obciera już przy 22- 26 , siedzałem nad tym chyba ze 3 godziny wczoraj wieczorem  .Montowałem przednie przerzutki nie raz więc wiem że zamontowana jest poprawnie .  W modelu xt FD M771 montuje sie przerzutkę z przeżroczystym szablonem  i według niego próbowałem zrobić to też z tą ale wychodzi mi że ten XTR jest za wysoko o około 4 mm ( przerwa między zębami dużego blatu a ramieniem przerzutki powinna wynosić 1 mm) . Pozdr.







[Puklus]

Bardzo cieżko jest ustawić zmieniarke tak by nie ocierała w całym zakresie i z nie każdą przerzutką to sie da zrobić. Choć na 1-3 nie powinno ocierać jeszcze.

[kolo1]

Problem  niestety nie został rozwiązany - konsensus jest taki że mocowanie Etype jest trochę tandetne bo mocno ogranicza regulację . Pozdr.

[tiomek]

Dziwne to, teraz ta przerzutka wygląda, jakby była ustawiona pod tarczę 46 zębów, a jest przecież przykręcona w niższej pozycji. Tym bardziej, że ostatnie tarcze shimano mtb 46 były chyba w 2002 roku, specializedowi coś się pomyliło. A jeszcze sprawdź, czy może jak zawieszenie się ugina to ta przerzutka zbliża się do zębatek?

[Schwefel]

Wszystko żeś wyliczył w pierwszym poście tylko zapomniałeś o najważniejszym czyli o korbie.

Wnioskuję, że masz korbę 42-32?-22t a przerzutkę FD-M970-E bez plakietki. Gdyby to była obejma to prawdopodobnie nie byłoby problemów bo zawsze możesz ją opuścić i dopasować do tych 42 ząbków, ale wersja E jest zafiksowana na 44-32-22T / 44-32-24T i nijak jej nie obniżysz do właściwej wysokości. Pozostają 2 opcje:

1. kupno blatu 44t

2. kupno przerzutki pod 42t



[tiomek]

tylko, że jemu ociera jak ma łańcuch na środkowej, więc w zasadzie wielkość blatu nie powinna mieć znaczenia tylko ewentualnie właśnie środkowej

[Puklus]

A nie przypadkiem na pierwszej ?

[Schwefel]

Jak nie ma znaczenia, jak przerzutka wisi za wysoko nad WSZYSTKIMI zębatkami a nie tylko nad 42t.

[adamm]

Wedlug mnie blat nie ma znaczenia przy zalozeniu ze srodkowa i najmniejsza zebatka sa takie same w korbie z blatem 42 i 44 - liczy sie przeciez odleglosc od osi korby. Czyli w takim przypadku powinno byc ok, ale skoro nie jest, to wyglada to tak jakby przerzutka dedykowana byla pod 24 zeby lub wiecej, a nie pod 22. Chyba ze cos jest jeszcze nie tak?



Wysłane z mojego LG-P760 za pomocą Tapatalk 4





[Puklus]

Co nie zmienia faktu że dany model przerzutki jest pod dane stopniowanie projektowany i póki jest obejma, można ponaginać, po przesuwać i nawet to działa, ale jak masz śruby na sztywno to lipa. albo masz to co masz mieć albo nie działa jak trzeba.

[kolo1]

Dziękuję za wpisy w temacie . Przerzutka ugina się razem z tylnim zawieszeniem  bo jest zamontowania na tylnym wahaczu - to tak dla wyjaśnienia . Ta rama była fabrycznie uzbrojona   w przednią przutkę SLX FD-M660, tylną  XTR M972 SGS,  korbę  M542, 22/32/44 ,  kasetę 11-34 , manetki SLX . Ja tylko w tym układzie zmieniłem przerzutkę z przodu na xtr, manetki xt  i korbę na xt ( blatów tyle samo ) . Była też zamontowana przednia przerzutka XT 770 ale to nic nie zmieniło . Po kombinacjach przełożenia krańcowe czyli 42 -11 , 22-34  już nie ocierają . Problem jest za to  na środkowym blacie ( 32) bo tylko na nim przerzutka obciera od 26 do 34 koronki . Gdyby dało się jeszcze opuścić o 3 mm nie byłoby problemu - ale już dalej się nie da ( no chyba że porozwiercam mocowania w przerzutce ) . Jutro idę do kolegi i będzie próba zamontowania środkowego blatu 36 i zmana manetki na xtr 970 - zobacze jak to będzie chodziło . fotka http://www.fotosik.pl/pokaz_obrazek/e9a26ffb079ced00.html

[Puklus]

Możesz poszerzyć tolerancje poprzez rozpiłowanie otworu

[kolo1]

e ... takie rozwiązanie , a nie lepiej przyspawać i po problemie

[Tomek21001]

Składam coś akurat na Specu z direct mount i ze wstępnych przymiarek wychodzi,że taka będzie najbezpieczniejsza :



  http://www.bike-discount.de/shop/k1202/a99778/xt-front-derailleur-fd-m780-e-top-swing.html



jest też w slx-ie,przerzutki srama z kolei będą pasować idealnie ( s3 low direct ) ale są przeznaczone pod konkretne korby.

[Rulez]

e ... takie rozwiązanie , a nie lepiej przyspawać i po problemie



No, muszę Ci napisać, że akurat takie rozwiązanie (powiększenie otworów i wyfrezowanie części mocowania w przerzutce) zastosowałem w swoim Specu Stumpjumper, i prowadnik przerzutki jest teraz niżej nad zębami tarczy .

Spec faktycznie zaprojektował mocowanie przerzutki w ten sposób, że jest ona dosyć wysoko nad korbą .



[Puklus]





a nie lepiej przyspawać i po problemie

A nie lepiej zacząć pracować nad reaktorem zimnej fuzji chociażby ... ostatecznie kupić nowy dom, w którego garażu będzie nowy rower i na pewno nie z tą złą, okrutną, brzydką, przerzutką Ale skoro ona taka zła i okrutna to może ją po torturować pilnikiem jednak ... niech ma za swoje, myślę ze po tym zmieni zdanie i przestanie ocierać

[kolo1]

Samo wypiłowanie tej przerzutki nic nie da - bo z drugiej strony trzeba jeszcze wyfrezować .  Na razie puki nie przyjdą manetki xtr970  kombinacje z przerzutkami przerywam - może winna jest manetka ? Pozdr.
