[manetka] Jak ustawić wskaźnik

[kregiel]

Witam,



Podczas ostatniego serwisowania roweru rozebrałem prawą manetkę, przeczyściłem i było ok. W trakcie jazdy zauważyłem że wskaźnik nie zmienia swojej pozycji. Wiem że jest mi do niczego nie potrzebne, ale zamierzam sprzedać tą manetkę więc chciałbym by była w pełni sprawna. Czy wie ktoś jak ustawić manetkę by wskaźnik poprawnie zmieniał swoją pozycję? Próbowałem coś zadziałać ale po złożeniu wskaźnik w ogóle się nie rusza



Z góry dziękuję za odpowiedź i pozdrawiam.

[sznib]

Może byś napisał jaka to manetka?

Generalnie w telewizorkach pod spodem jest taki "dzyndzel" który musi trafić w odpowiedni otwór w manetce. Telewizorki montujemy uprzednio zrzucając na najniższy bieg.

[kregiel]

Jest to model SL-M590. Mam wrażenie że nie mam tego "dzyndzla".

[sznib]

ed/mój błąd, jak dorwałem pdfa to widać ze te manetki nie mają demontowanych telewizorków.



https://media.canyon.com/download/manuals/Manual_SL_M_590_DE.pdf





[kregiel]

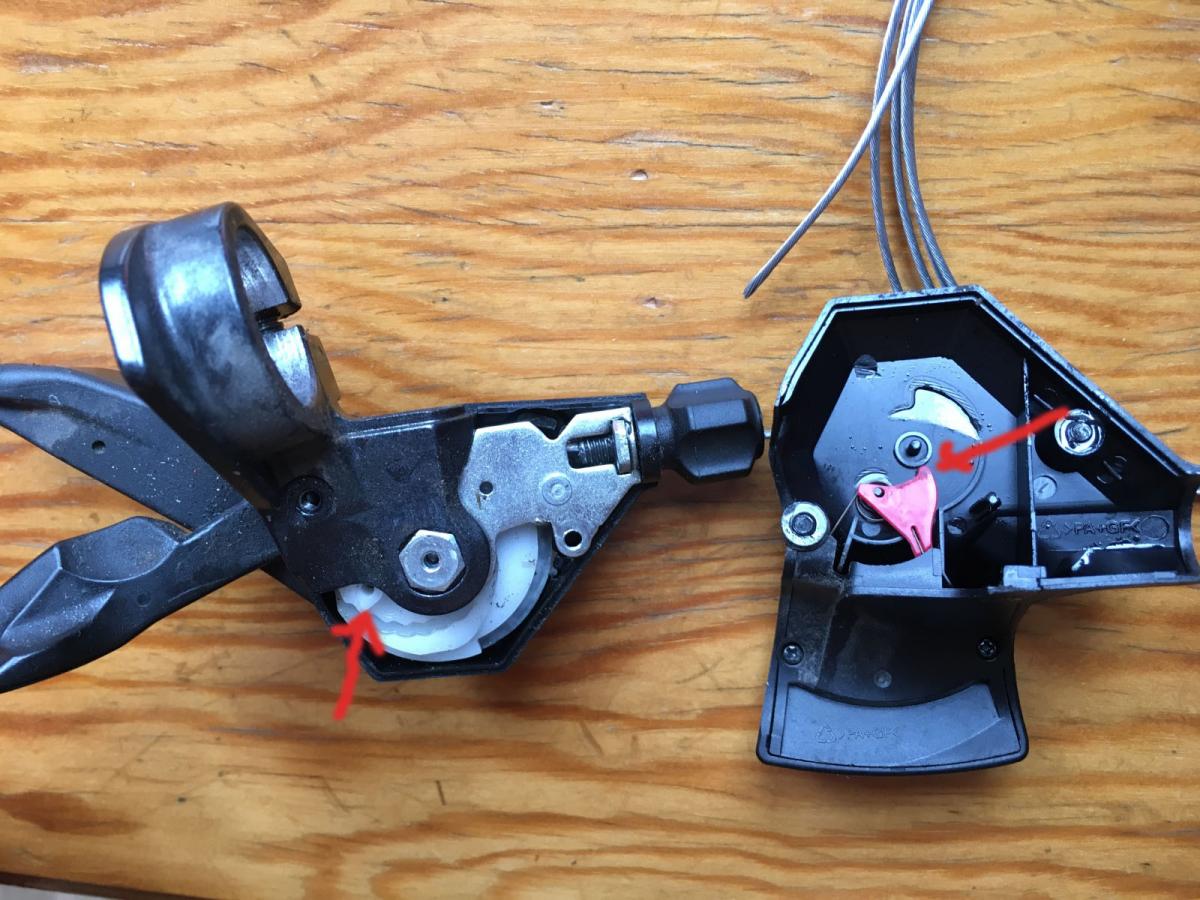

Tak to wygląda ->



[sznib]

Zobacz który element w dolnej części się przesuwa podczas zmiany przełożeń. Końcówka czerwonego wskaźnika z górnej części powinna o ten element haczyć, tak żeby jej położenie się zmieniało wraz ze zmianą biegów.

[kregiel]

Według mnie to czegoś tutaj brakuję. Ponieważ nie widzę bezpośredniego połączenia przerzutki z tym czerwonym suwakiem.

[sznib]

Zauważ ze końcówka wskazówki ma specyficzny kształt. Może ma współgrać z elementem który zaznaczyłem?





[AkadaemiaStolarstwa]

Dzyndzel wskaźnika biegu jest ułamany, gdy działa chodzi w w tym zębatym rowku na białej tarczce. Dla pewności możesz rozebrać druga manetkę  i zobaczyć czy tam on jest.

[kregiel]

Spróbuję coś wykombinować. Dziękuję za pomoc
