[suport] Token podkładki

[kemot1974]

Czesc Wszystkim,

pytanie typu ,, chciałem się upewnić,,.

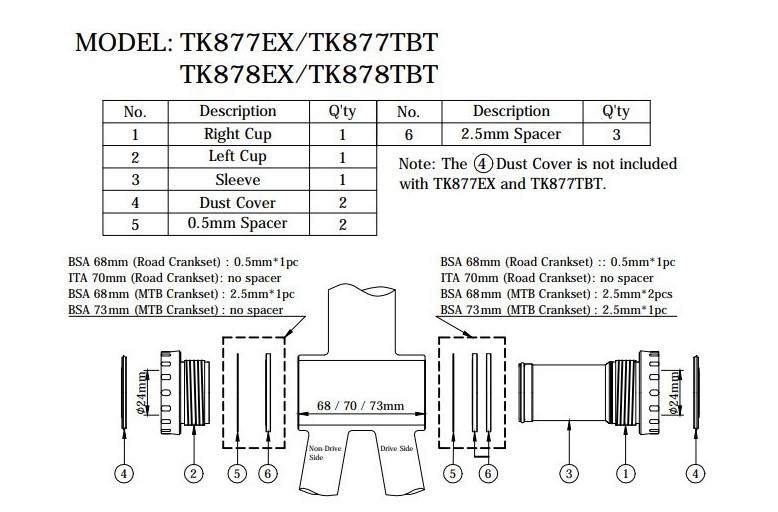

Montuję w swoim rowerze suport Token  TK 878 EX BSA Threaded 68 mm pod korbę Shimano GRX 600 do napędu 2x10. Na schemacie ze strony TOKEN jest układ podkładek jak ponizej. Rozumiem , że musze zastosować ten układ i wszystko będzie działo poprawnie ?

Napęd mam 2 x 10 Shimano GRX , tylna przerzutka GRX 400 ( 10 rzędowa) linia łańcucha 46,9.

Z góry dziękuję za odpowiedź.





[marcesco]

Miałem ten suport w MTB, podkładki rozmieszczasz wedle schematu, tj. zależnie od szerokości mufy (68 lub 73) oraz typu napędu - w Twoim wypadku Road.

[kemot1974]

@marcesco dzięki !



[RabbitHood]

Tak kiedyś się zastanawiałem na ile można zaufać tym gotowym "obliczeniom" producenta a na ile trzeba samemu sprawdzić linię łańcucha.

[kemot1974]

@RabbitHoodw sobotę sprawdzę i dam znać.

[marcesco]

14 godzin temu, RabbitHood napisał:

Tak kiedyś się zastanawiałem na ile można zaufać tym gotowym "obliczeniom" producenta a na ile trzeba samemu sprawdzić linię łańcucha.

Napęd pracował idealnie także nawet nie pomyślałem aby to sprawdzić, ale fakt każda rama jest inna.

[RabbitHood]

@marcesco
Nie no wiesz - ja też h2 zawsze skręcam zgodnie z tym co tam producent sobie wymyśli i jakoś to się kręci. To tylko takie teoretyczne pytanie - bo właśnie geometria jakoś tam się różni między rowerami. Nie mówiąc o przypadkach - co robić z fitnesami i trekingami - gdzie czasami w rame "nie mtb" mamy korbę "mtb"

[kemot1974]

Hej, obiecałem zwrotną informację, suport zamontowany zgodnie zgodnie z instrukcją odnośnie ilosci podkładek, zamontowana korba, linia łańcucha idealnie, przerzutki po regulacji łapią wszystkie zakresy włącznie z maksymalnym przekosem

Dziękuje Wszystkim za pomoc.

Pozdro

[Arhatius]

Cześć, zmieniłem suport i korbę. Rama 73mm, 46mm,

Wstawiłem suport TokenaTF4630 i korbę Rotora inpower .

Miałem zagwozdkę jakie podkładki zastosować. Co prawda po zamontowaniu w sposób poniższy generalnie wszystkie biegi wchodzą bez problemów i wygląda, że linia łańcucha jest ok.

Pod suport dałem podkładki zgodnie z zaleceniem Token, czyli 0,2mm od nienapędowej (pomiędzy mufę a suport) oraz 2mm i 0,2mm po napędowej (również pomiędzy mufę a suport). Te 0,2mm strzelam, że bardziej chodziło by oddzielić mufę od miejsca dzięki któremu montuje się suport niż o dystans.

Natomiast zalecenie Tokena odnośnie podkładek pomiędzy suport a korbę w praktyce wyszło źle (3x0,6 + 2mm) więc zastosowałem zalecenia Rotora który zaleca dla takiego suportu wrzucić:

- 8,6mm, 11,3mm, 0,5mm po stronie NDS

- 11,3mm, 3mm po stronie DS.

Generalnie działa, bez dodatkowej regulacji przerzutki, jednak może ktoś coś jeszcze podpowie.

[kemot1974]

podkładki 2 mm dotyczą rowerów MTB, o jakim rowerze piszesz ?

[Arhatius]

Tak, rower MTB (Spec Epic, boost, linia łańcucha 52).
