[Napęd] suport - problem z wymianą

[montenegro]

Witam,

posiadam rower giant builder 400 97 r produkcji, stanąłem przez wymianą suportu.

W internecie nzalazłem, że odpowiedni wkład suportu będzie Shimano BB-UN26 113/68BSA.

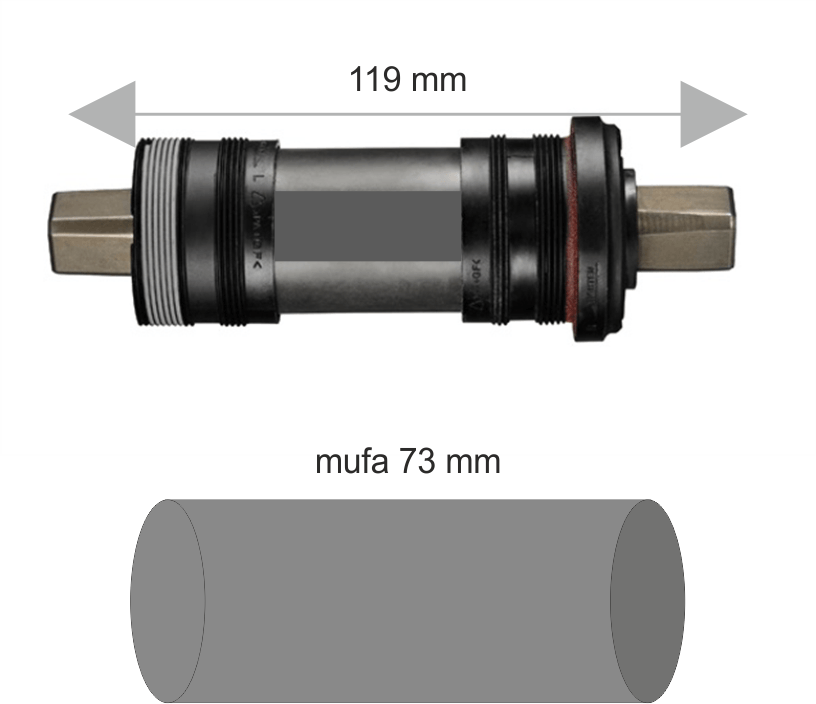

Zdjąłem korby i wykonałem pomiary tj na rysunku

Shimano BB-UN26 113/68BSA ma 113 mm x 68 mm

Czy jest ktoś kto mi to wytłumaczy jak to dopasować ?

https://imgur.com/reGBc9m https://imgur.com/reGBc9m







[SoloTM]

Otóż 113 mm to długość osi. ( od końca do końca )  68 mm to szerokość mufy w Twoim rowerze. Mufa to ten walcowaty kawałek ramy w który wchodzi suport. Możesz zmierzyć nawet linijką od dołu. Będziesz miał 68 mm lub 73 mm. Jeśli 68 to szukasz suportu 68/113 BSA, a jeśli będzie 73 mm to 73/113 BSA.  BSA to rodzaj gwintu w mufie - średnica 34,6 mm oraz gwint z prawej strony odwrotny - z lewej normalny.

O długości osi decyduje korba - jeśli obecną korbę zostawiasz to długość osi suportu musi być taka jak była. ( jeśli zmieniasz korbę to parametry nowej korby decydują o długości osi )

[cervandes]

Giant jakie wkłady miał takie wkładał, miałem dwa Gianty, jednego Bouldera, jednego Rincona i w nich te same korby. Jedną na suporcie takim, jaki powinien być a drugi miał inny o 3mm, nie pamiętam już w którą stronę. Także... co tam linia łańcucha, co tam zalecenie producenta, suport ma być wkręcony taki, jaki aktualnie jest dostępny i jest najtańszy.





A robiąc to dobrze dobierasz długość osi do modelu korby.

[Puklus]

Najlepiej podaj model korby i długość mufy i będzie można znaleźć prawidłowy suport.

[SoloTM]

Giant lubił wtedy shimano i suntoury ( korby ).

Taki ?

http://www.bikestats.pl/rowery/Banana-Rama_17725_17233.html

[montenegro]

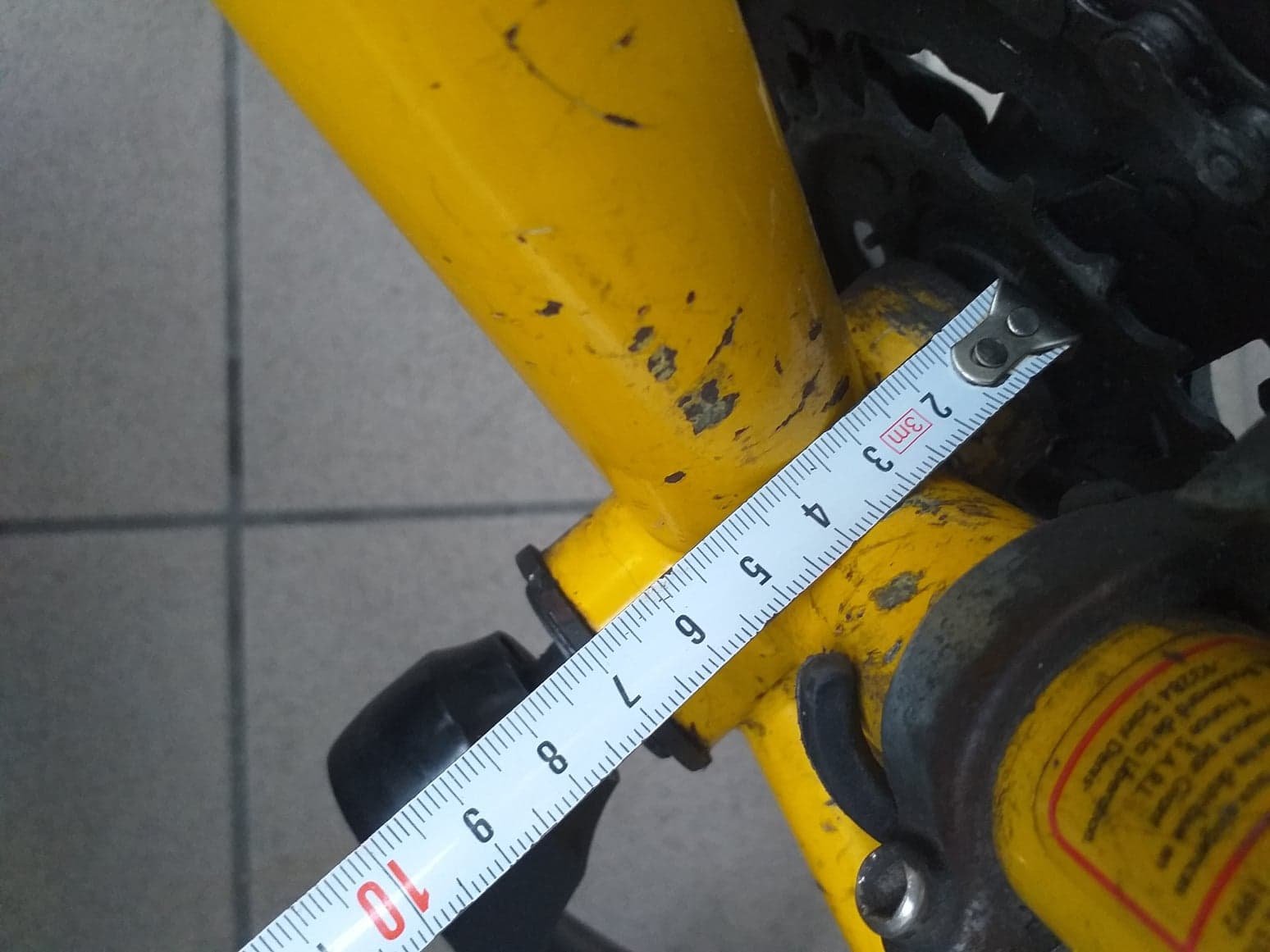

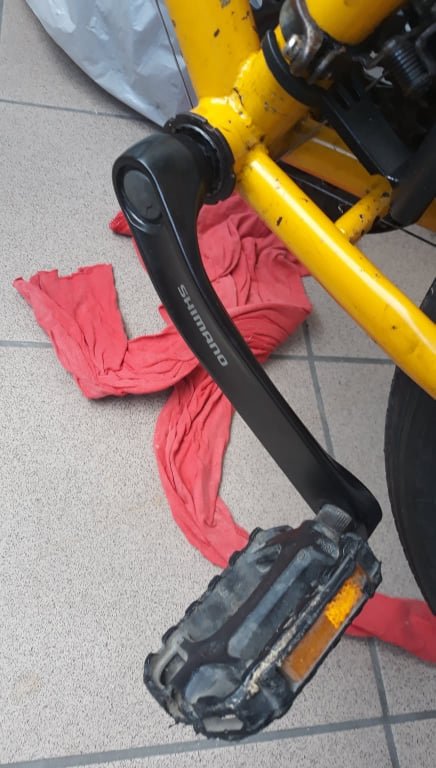

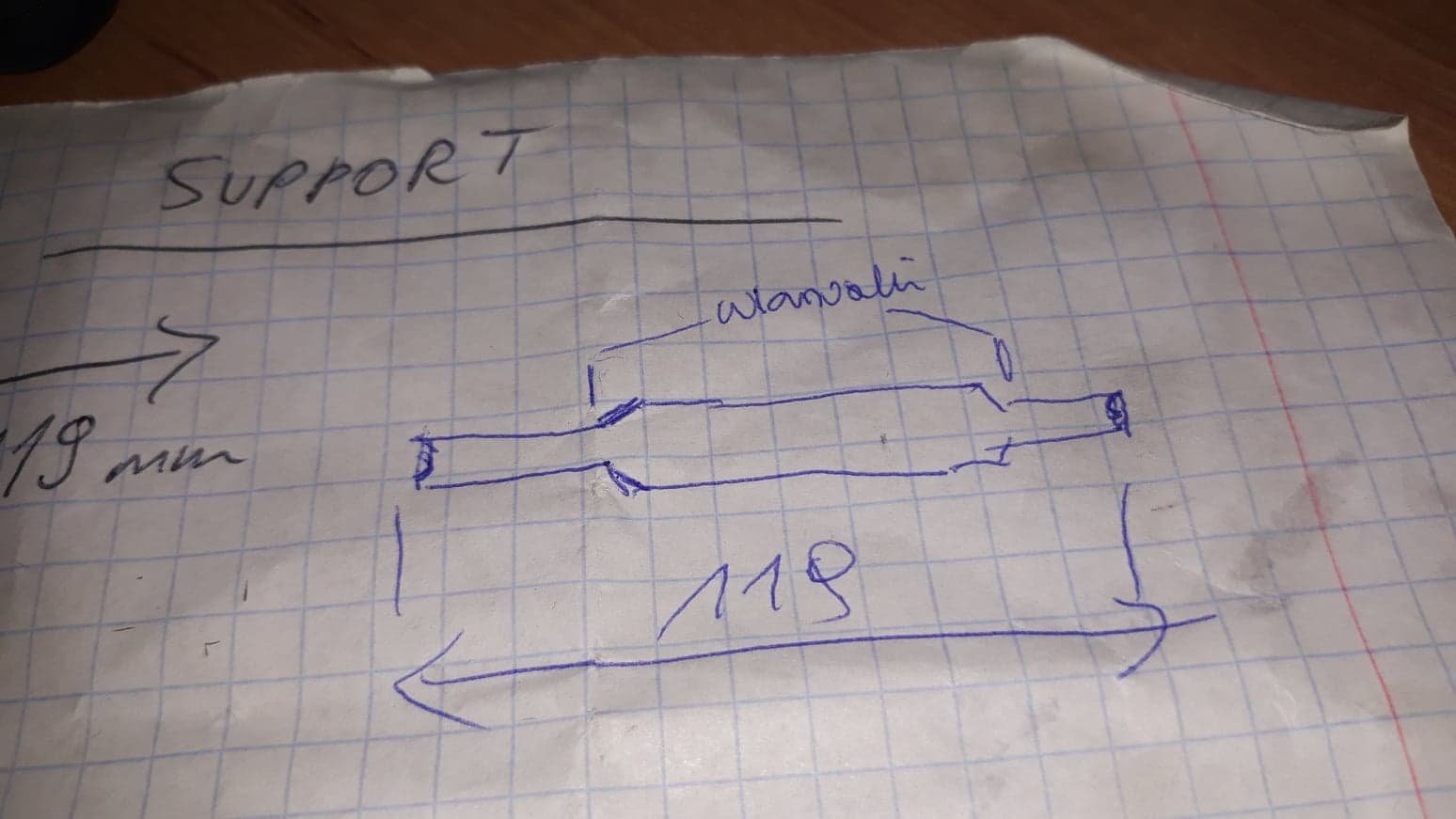

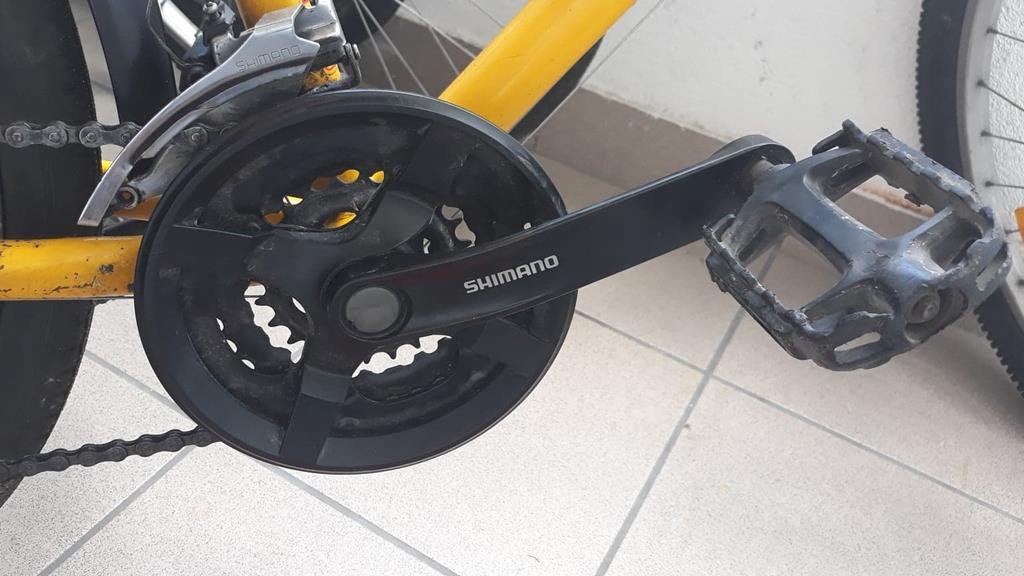

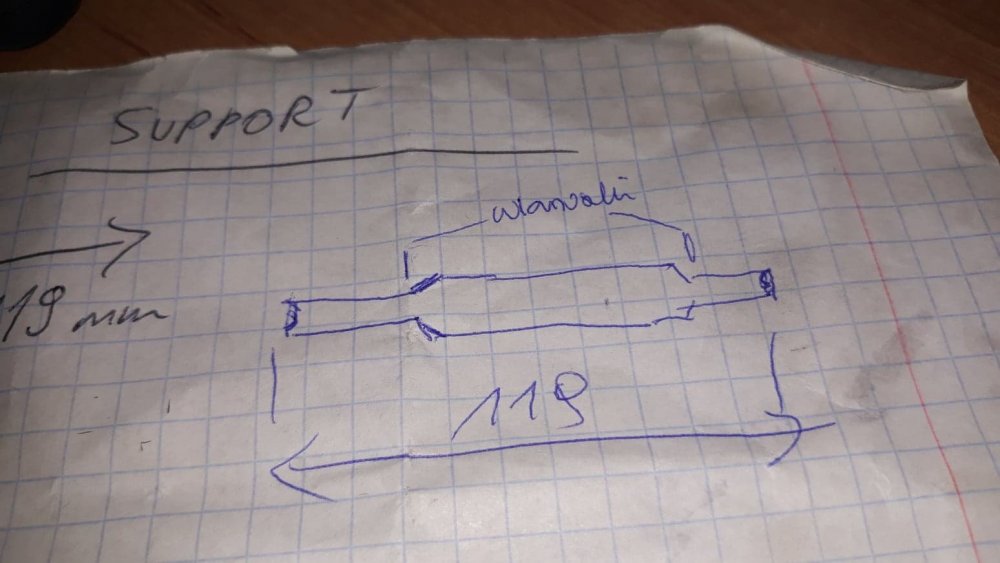

Cześć dzięki za opdowiedzi, mam stary suport ( prosty zero łożysk - swoeżek zatoczony odpowiednio), który ma 119 mm i jest na wianuszkach. Natomiast mufa w ramie ma 73 mm zmierzyłem suwmiarką. Korby zostały zmienione na takie jak na zdjęciu.

[montenegro]

A mniej wiecej tak wyglada wklad suportu w tym giancie. Przepraszam na początku podałem wkład suportu maszynowy. A ja mam metalowy wałek

[SoloTM]

Kup 122,5.  ( do tej korby ).  122,5/73 BSA :

https://allegro.pl/oferta/wklad-suportu-neco-bsa-na-kwadrat-122-5-mm-73-7238844623

[montenegro]

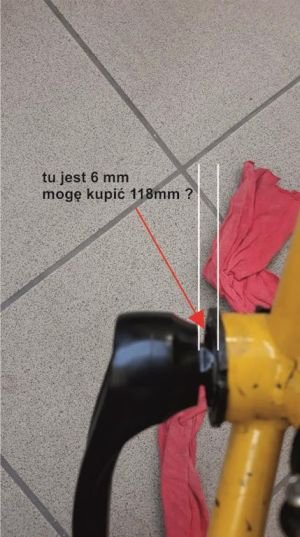

Dziękuję za szybką odpowiedź, tak zrobię i zamówię. A pytanie jeszcze takie jak kupiłbym teoretycznie 118 mm jakie są różnice pomiędzy 122,5 mm ?

[SoloTM]

Linia łańcucha zrobi się mniejsza ( z 50 mm spadnie do 47,5 mm ). Też tak możesz zrobić.

[montenegro]

Kupię jak radzisz 122,5 mm, jeszcze raz dziękuje za odpowiedzi

[SoloTM]

Daj smar na gwint gdy będziesz wkręcał. Potrzebujesz też klucz specjalny do misek.  I pamiętaj, że prawa strona ( napędowa ) ma odwrotny gwint.

[montenegro]

Wcześniej przerobiłem temat z suportem na innym rowrze klucze posiadam - napędowa strona ma odwrotny gwint to wiem, wymiana poszła bezproblemowo. Dzięk za wskazówki.

[montenegro]

cześć @SoloTM, wymieniłem prawie rok minał, ale neco daje oznaki jakby kulki się "przestawiły" po deszczu, jak wyschło problem zniknął.

Czy mogę kupić ten suport, sądzę że o klasę wyższy ?

zakup_1

zakup_2

dodam, że ten jest 68/122,5 a SoloTM zasugerował 7/122,5







[SoloTM]

Sprawdź raz jeszcze szerokość mufy. ( ramy ). Jeśli 73 mm to kup 73 mm, jeśli 68 to 68.

Bb-un100 to lipa, un55 jest bdb. Zmierz jeszcze mufe to poszukam innej alternatywy.

[montenegro]

@SoloTM kupiłem na 100% taki, pomimo że mam 68 mm. Zmierzyłem jest 68 mm a ta neco lekko wystaje te 5 mm. Ale działa

zakup_0

Jak dobrze pójdzie to z czasem kupię rower nowy, ale lubię "majsterkować" więc wymienię suport i będę jeszcze korzystał. W Giancie przerzutki chodzą jak marzenie, trzyma się. Szkoda, że koła 26 no ale na to nie mam wpływu już.



Link podzespoły gianta



[SoloTM]

No to błąd. Wyżej pisałeś, ze mufa 73 mm.

W dniu 11.08.2019 o 14:09, montenegro napisał:

Natomiast mufa w ramie ma 73 mm zmierzyłem suwmiarką

Czyli na pewno 68 ?

[montenegro]

Na pewno 68



proszę może pod kątem, ale zmierzyłem kilka razy.

@SoloTM, może i mój błąd przyznaje się widać kilka zwoi grintu wystaje.

Dlatego mam możliwość zakupu lepszej i zgodnej z wymiarem, chyba że masz coś tańśzego np suport grupy ACERA ?



lub ten ?

RPM



[SoloTM]

https://allegro.pl/oferta/suport-sup17-maszynowy-alumin-neco-b920al-122-5-mm-8294248897

https://sklep.k2rowery.pl/os-suportu-fsa-powerpro-jis-p-393.html

[montenegro]

Dzięki, wezmę jednak chyba ten

BB-UN55

[SoloTM]

I słusznie ( ale niemal 2 x droższy ) Co ciekawe dobrą opcją jest coś takiego : ( niestety tu cena srednio-wysoka - gdyby był za 30-40 pln to byłaby okazja - jeszcze lepszy od  un55, mimo, że używany )

https://www.olx.pl/oferta/shimano-xt-bb-un72-suport-bsa-123mm-kwadrat-CID767-IDwDBBb.html#49169ffd78

[montenegro]

Korci mnie ten RPM, ale cena z wysyłka taka sama jak ta na allegro a mam smarta

[SoloTM]

To też dobry suport.

[montenegro]

Cześć zamówiłem un55 , plus pedały plus klocki plus opony antyprzebiciowe.
