Karol1994czx

[bagażnik] adapter do montażu otworów montażowych

Rekomendowane odpowiedzi

Karol1994czx
Napisano (edytowane)

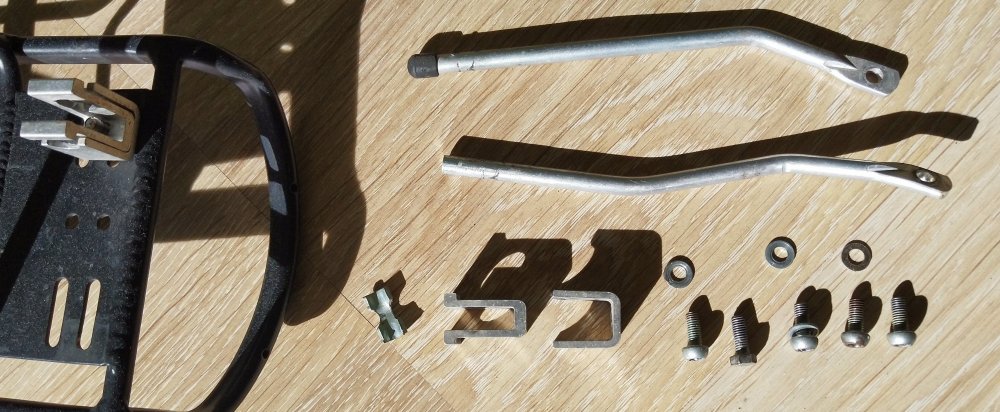

Witam. Stworzyłem adapter do montażu bagażnika w ramach bez górnych otworów montażowych. W moim rowerze mam dolne  otwory montażowe na pręty pionowe.

Konstrukcja opiera się na :

a) https://allegro.pl/oferta/obejma-uchwyt-z-guma-do-rur-1-cal-7150968122 - można kupić w castoramie lub w sklepie z artykułami hydraulicznymi

b) dwustronny kątownik z otworami m6 - nie wiem czy można gdzieś coś takiego dostać, mi wypalił to znajomy na obrabiarce cnc.

c)śruba m8  z podkładką

Kompletny uchwyt z otworami : https://ibb.co/M6pk776



52956220_352671222123361_5301739597623984128_n (1).jpg


Edytowane przez Karol1994czx
  • +1 pomógł 1

Udostępnij tego posta


Odnośnik do posta
Udostępnij na innych stronach
Lomeltor

Zawsze jest to jakiś patent ;)

Choć można kupić gotowe rozwiązanie:

obejma-podsiodlowa-z-mocowaniem-bagaznik

Udostępnij tego posta


Odnośnik do posta
Udostępnij na innych stronach
maniol12

a jakieś patenty na dolne mocowanie?

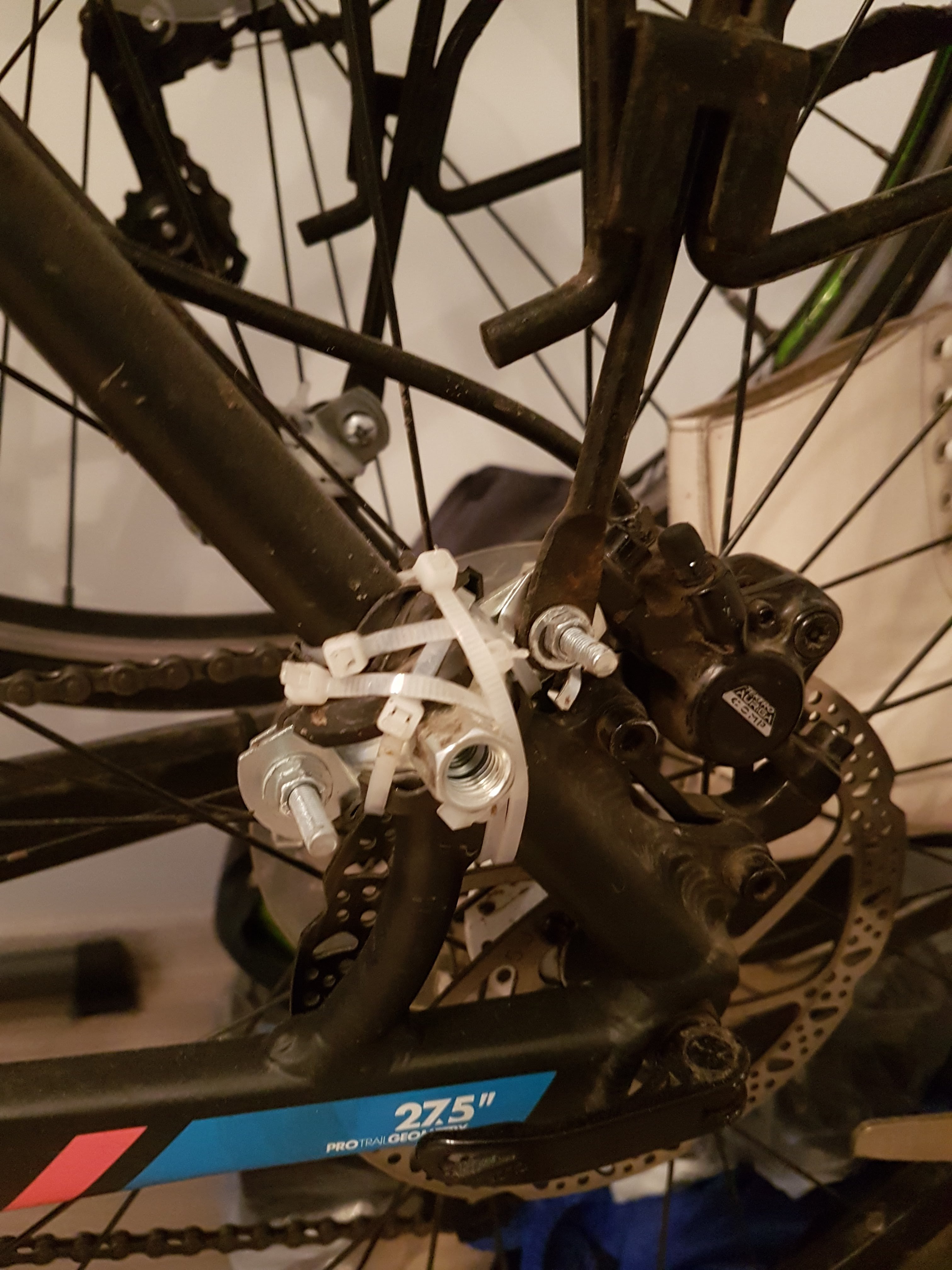

2 lata temu jechałem na takich samych obejmach, no ale przy sakwach nie trzymało to się zbyt pewnie.

dobrze, że niezawodne trytytki zawsze się sprawdzają.


Udostępnij tego posta


Odnośnik do posta
Udostępnij na innych stronach
Lomeltor

korzystałem z obejm Tubusa:

tubus-obejmy-do-lowridera-waskie-20-32mm

  • +1 pomógł 1

Udostępnij tego posta


Odnośnik do posta
Udostępnij na innych stronach
Karol1994czx

Nie wiozłem jeszcze ciężkiej sakwy ( tj. więcej niż 10 kg), ale myślę że powinno to działać. W moim przypadku w górnym mocowaniu nie działają takie same siły na uchwyt, w twoim mocowaniu cały ciężar ładunku spoczywał na uchwycie. U mnie jeśli mnie mój fizyczny zmysł nie myli to tylko siły działają na uchwyt na zakrętach.

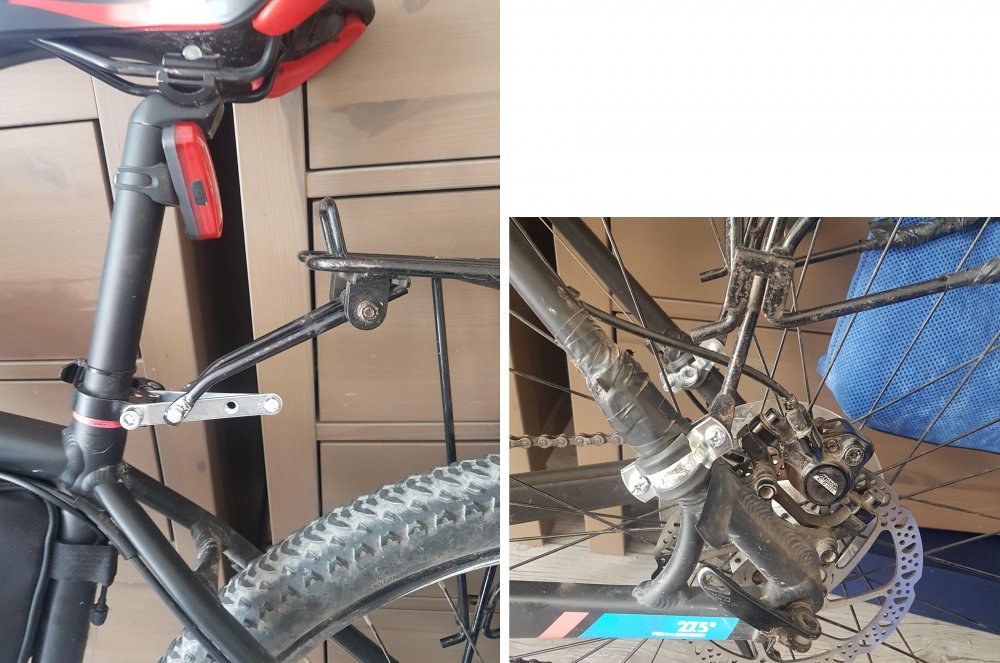

Dzisiaj  złożyłem to do kupy. I wygląda tak:


  • +1 pomógł 1

Udostępnij tego posta


Odnośnik do posta
Udostępnij na innych stronach
fil29

Polecam w tym patencie zabezpieczyć śrubki obejmy nakrętkami z teflonem.

Udostępnij tego posta


Odnośnik do posta
Udostępnij na innych stronach
zadra1965

Może wyrwać się mocowanie śruby wychodzace z obejmy. Kiedyś zastosowałem taki patent i wyrwało mi właśnie ta śrubę - jest ona zgrzana do obejmy.



Udostępnij tego posta


Odnośnik do posta
Udostępnij na innych stronach
fil29
W dniu 2.03.2019 o 10:59, Lomeltor napisał:

Zawsze jest to jakiś patent ;)

Choć można kupić gotowe rozwiązanie:

obejma-podsiodlowa-z-mocowaniem-bagaznik

.... jeżeli jest gotowy patent to po co rzeźbić :teehee:

Udostępnij tego posta


Odnośnik do posta
Udostępnij na innych stronach
