[suport] Suport z roweru dziecięcego - elementy +oraz kolejność składania

[yoger]

Witam,

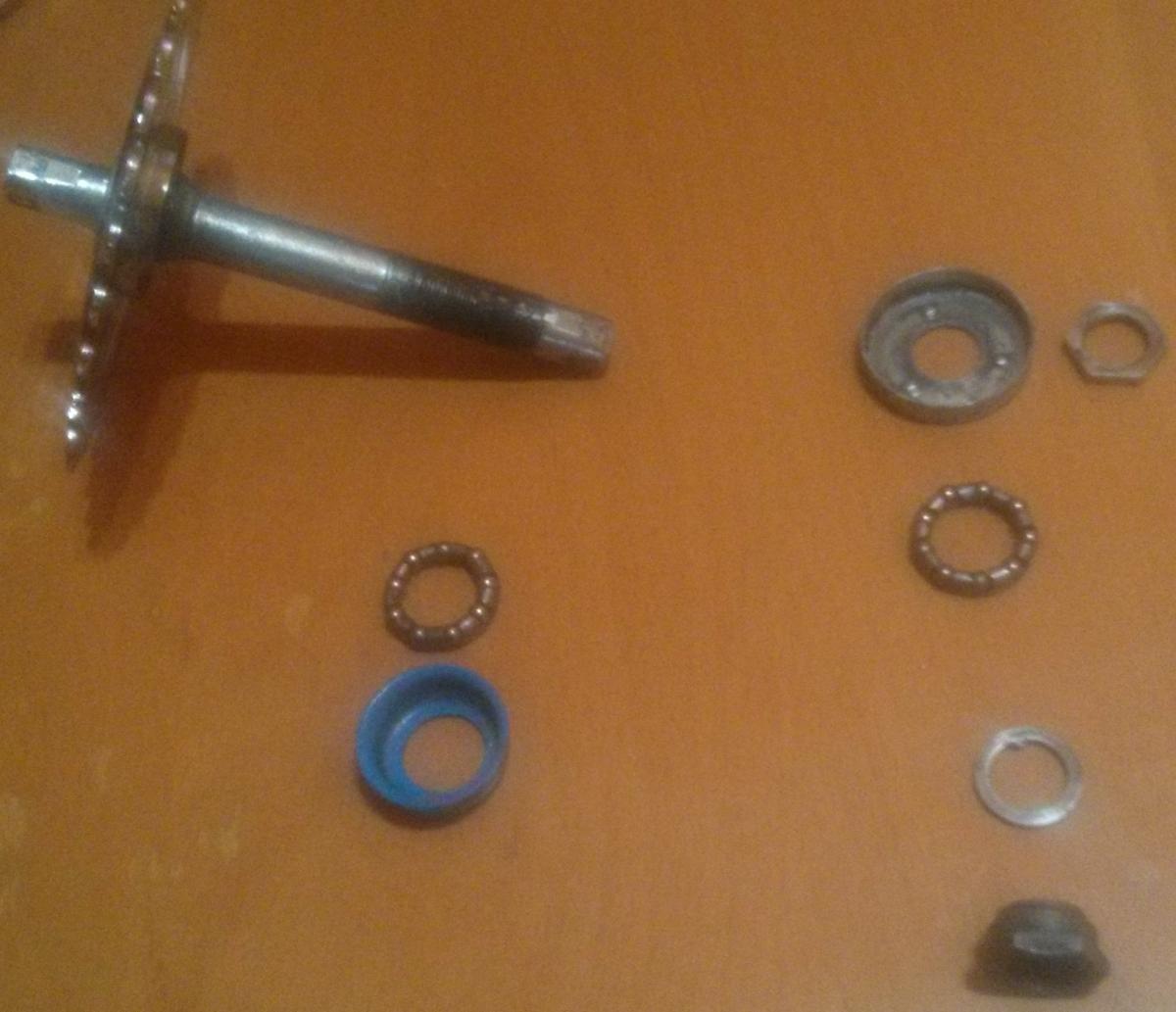

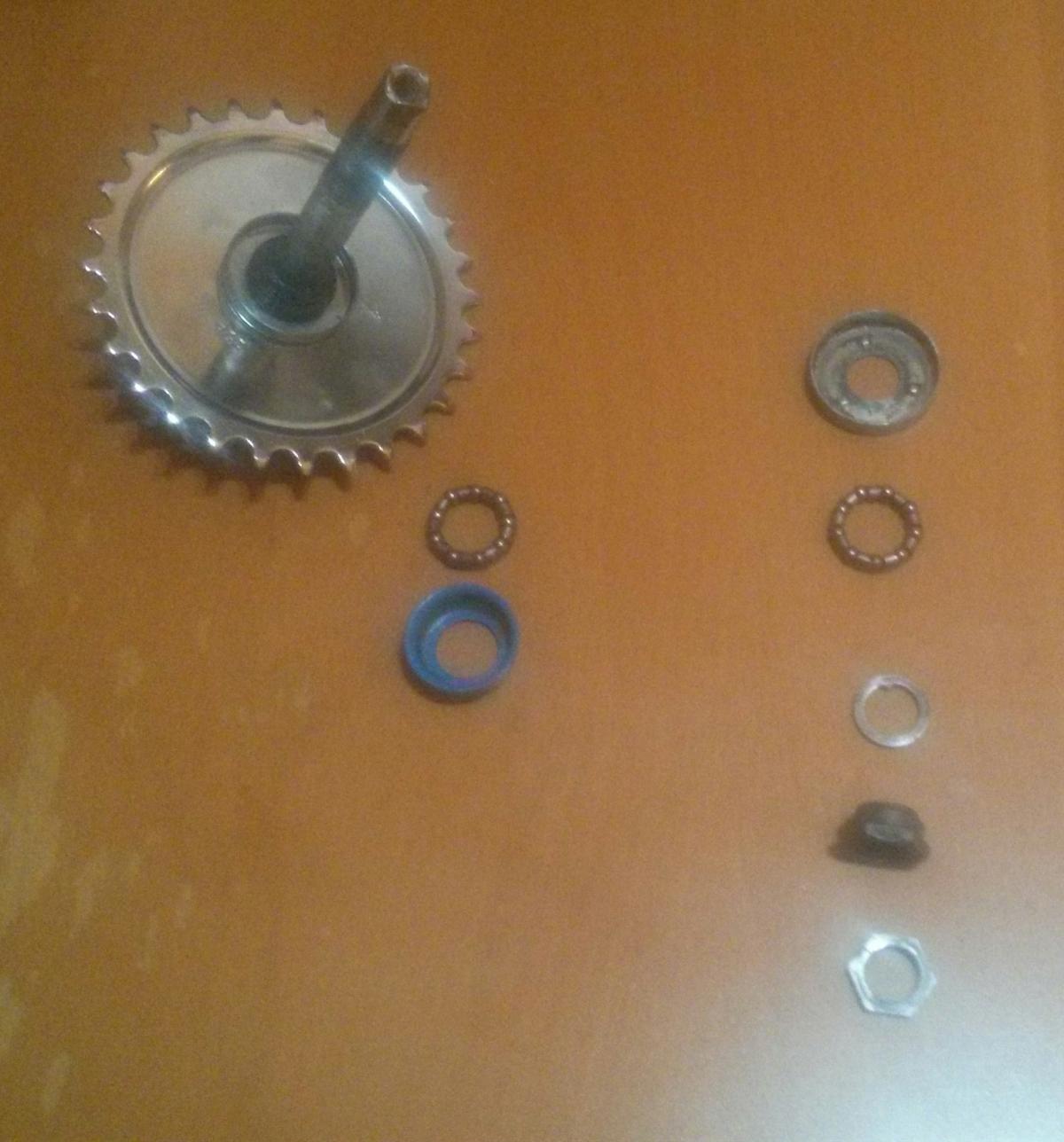

na załączonych zdjęciach jest suport od starego (~15 lat?) roweru dziecięcego.



Po lewej:

- ośka z zespoloną zębatką, wzdłuż ośki jest nagwintowany otwór na podkładkę z zębem

- łożysko,

- misa.

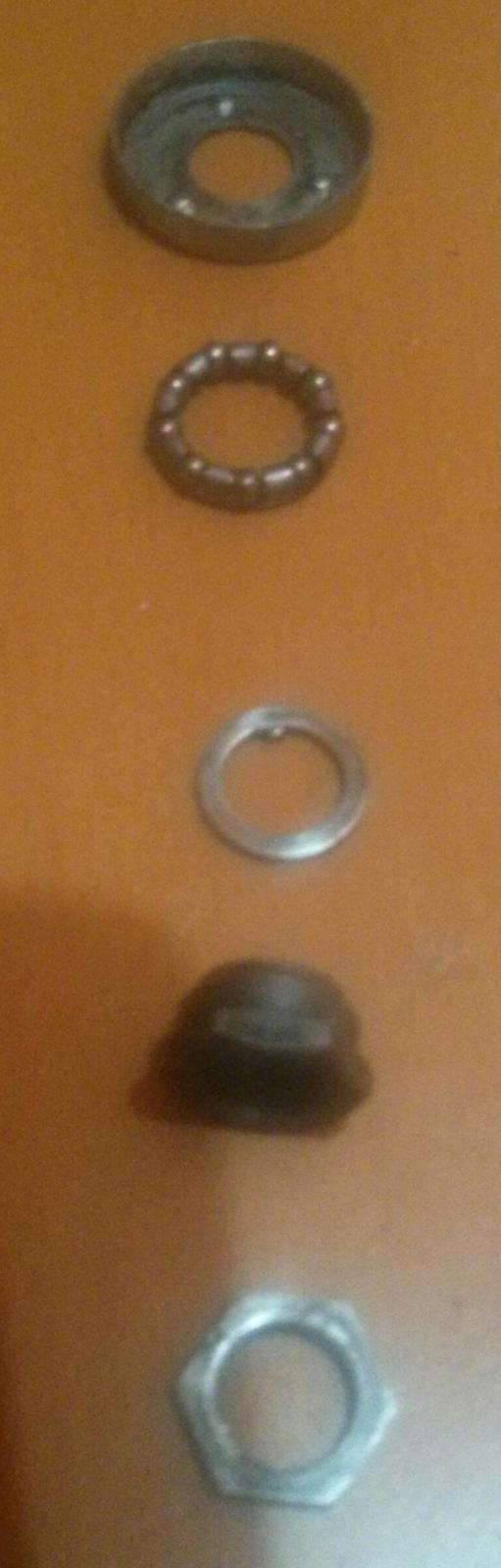

Po prawej:

- osłona,

- łożysko,

- podkładka z zębem od środka,

- nakrętka/stożek w którym chodzi łożysko,

- sześciokątna nakrętka



I teraz moje pytania:

- Czy przypadkiem nie brakuje jednej misy dla łożyska w tym zestawie ?

- Jaka powinna być kolejność skręcenia prawej strony ?



Z góry dziękuję za podpowiedzi

[kowjanko]

Brakuje jednej miski. Może jest nabita w mufie?

Kolejność lewej strony (zakładam że miska jest nabita) : łożysko, stożek nakręcany, podkładka z zębem, nakrętka kontrująca, osłonka.

Prawa strona (przy zebatce) powinna być złożona w kolejności : zębatka, podkładka, stożek, łożysko i wsunąć oś w mufe. Oczywiście miska wcześniej wbita w mufę.

Na zdjęciu widzę, że stożek masz już nakręcony na oś więc pozostaje nałożyć łożysko i wsunąć oś w mufę.

[yoger]

Super, dzięki za odpowiedź.

Misa już się znalazła, to teraz złożyć wg kolejności, którą opisałeś.



pzdr
