[korba] SHIMANO Deore FC-M610 pytanie o ilość podkładek

[zadek07]

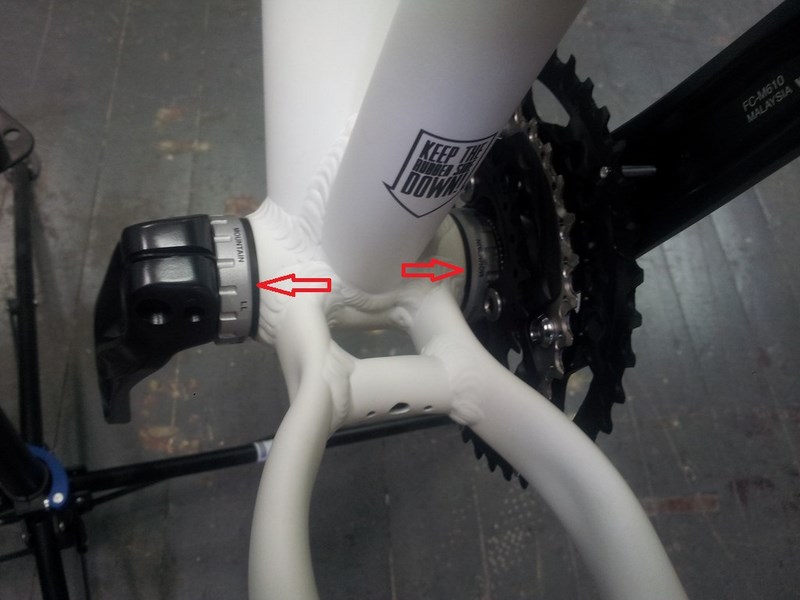

Zaczynam powoli składać rower i mam pytanie odnośnie korby , czy te plastikowe podkładki są potrzebne które zaznaczyłem na zdjęciu? Jak są założone podkładki to ramię lewej korby siedzi na ośce tylko do połowy też zaznaczylem to zdjęciu.



Korba to SHIMANO Deore FC-M610 a rama Accent Peak 29

[Looser]

tak sa potrzebne, tylko zastanawiam sie czy dobrze sa rozmieszczone...



W komplecie powinny być trzy podkładki. Możliwości kombinacji: Jeśli masz ramę z mufą suportu (gwintowana część ramy, w którą wkręcasz pakiet) o szerokości 68mm i nie masz przerzutki montowanej pod pakiet, to dajesz dwie z prawe strony (od zębatek) i jedną z lewej. Jeśli jednak masz przerzutkę montowane pod pakiet, to po jednej z każdej strony (przerzutka przy samej ramie, podkładka z zewnątrz). Drugi przypadek: Jeśli masz ramę z mufą suportu o szerokości 73mm (rzadziej spotykane) i przerzutkę bez montowania pod pakiet, to dajesz tylko jedną podkładke z prawe strony, z lewej się wtedy nie daje. Jak przerzutka jest pod suport, to podkładek sie nie daje w ogóle. Proste, podkładki umożliwiają założenie korby do każdej ramy, no może nie do WIGRY 3.



[Maniak]

Brak tych podkładek lub ich niewystarczająca ilość skutkuje poprzecznym luzem na korbie w efekcie możliwością luzowania się ramienia lub wytarcia/pęknięcia ośki. Z dużym prawdopodobieństwem brak Ci jednej z prawej strony, zmierz mufę, będzie wiadomo.

[zadek07]

W komplecie były 3 podkładki i 1 kapsel

Szerokość mufy suportu: 73mm







tak sa potrzebne, tylko zastanawiam sie czy dobrze sa rozmieszczone... Cytat   W komplecie powinny być trzy podkładki. Możliwości kombinacji: Jeśli masz ramę z mufą suportu (gwintowana część ramy, w którą wkręcasz pakiet) o szerokości 68mm i nie masz przerzutki montowanej pod pakiet, to dajesz dwie z prawe strony (od zębatek) i jedną z lewej. Jeśli jednak masz przerzutkę montowane pod pakiet, to po jednej z każdej strony (przerzutka przy samej ramie, podkładka z zewnątrz). Drugi przypadek: Jeśli masz ramę z mufą suportu o szerokości 73mm (rzadziej spotykane) i przerzutkę bez montowania pod pakiet, to dajesz tylko jedną podkładke z prawe strony, z lewej się wtedy nie daje. Jak przerzutka jest pod suport, to podkładek sie nie daje w ogóle. Proste, podkładki umożliwiają założenie korby do każdej ramy, no może nie do WIGRY 3.





To wygląda na to, że potrzebna tylko jedna z lewej strony, przerzutka montowana na rurze na obejme,



[Maniak]

Dokładnie, masz o jedną za dużo. Też bezpieczniej zdjąć nadmiar, bo ramie korby nie łapie osi całą powierzchnią.

[zadek07]

Już poprawione, teraz ramię korby wchodzi prawie do końca i da się bez problemy wkręcić kapsel zabezpieczający gwint

[Puklus]

O nie zabezpiecza gwintu on robi to samo co kapsel w sterach, kasuje luz

[Maniak]

Od zabezpieczenia jest mała podkładka między śrubami zaciskającymi ramię z wystającym pręcikiem który wchodzi w otwór na oście, dzięki temu nawet nieprzykręcone ramie, nie spadnie od razu. Nie w każdym modelu/egzemplarzu ta podkładka występuje.

[Andys]





Szerokość mufy suportu: 73mm





To wygląda na to, że potrzebna tylko jedna z lewej strony

Zaraz, zaraz, luzu już oczywiście nie masz, bo 3 podkładki stosuje się w mufach 68mm., Ty masz 73, więc zamiast 3 podkładek jest jedna, ale ...

w mufie 68mm. montuje się jedną podkładkę z lewej strony i dwie z prawej (tam gdzie blaty), więc u Ciebie chyba powinna być jedna, ale z prawej strony, nie lewej. Przy jednej z lewej strony luzu nie będzie, ale będziesz miał złą linię łańcucha.

[zadek07]





Zaraz, zaraz, luzu już oczywiście nie masz, bo 3 podkładki stosuje się w mufach 68mm., Ty masz 73, więc zamiast 3 podkładek jest jedna, ale ... w mufie 68mm. montuje się jedną podkładkę z lewej strony i dwie z prawej (tam gdzie blaty), więc u Ciebie chyba powinna być jedna, ale z prawej strony, nie lewej. Przy jednej z lewej strony luzu nie będzie, ale będziesz miał złą linię łańcucha.





Czy jesteś tego pewny?

[Andys]

Głowy sobie uciąć nie dam, ale tak nakazywałaby logika. Napisałem chyba.
