[Trike] mechanizm różnicowy, budowa trajki

[_michajasz_]

Witam

Przymierzam się do budowy kolejnego niestandardowego roweru. W założeniu ma być to trajka na wzór gladiatora od atomic zombie. Koła prawdopodobnie dam węższe, ale to inna bajka.

Powodem założenia tematu jest jedynie mechanizm różnicowy. Nie mówie tu oczywiście o spawaniu dwóch wolnobiegów. Ma być to klasyczny dyferencjał, w tym przypadku na bazie 4 kółek zębatych. Myślę jakie zastosować, może wyjąć z samochodu, albo po prostu cały kosz, ale znowu waga. Gdzieś w internecie natknąłem się na dyfer (sam nie pamiętam do czego) zbudowany z dwóch kompletów trybów do szlifierki.

U mnie obudowa będzie zapewne z profilu 80x80x6. W tulejach wyprowadzających półośki osadziłbym jedno lub dwa łożyska na stronę. Byłyby raczej w celu utrzymania sztywności trybków niż zmniejszenie tarcia (bo jak wiadomo kręckć sie będzie tylko przy różnicy obrotu kół). Dostęp do tokarki mam więc problemu z tulejkami, rowkami na segery itp. nie będzie. Tryby raczej od szlifierki 230. Zębatka napędu przykręcona do korpusu.

Może ktoś spotkał się z podobnym problemem napędzania ośki. Może jakieś alternatywy (wykluczam kupno dyfra do roweru za 500zł).

Z góry dzięki za pomoc.

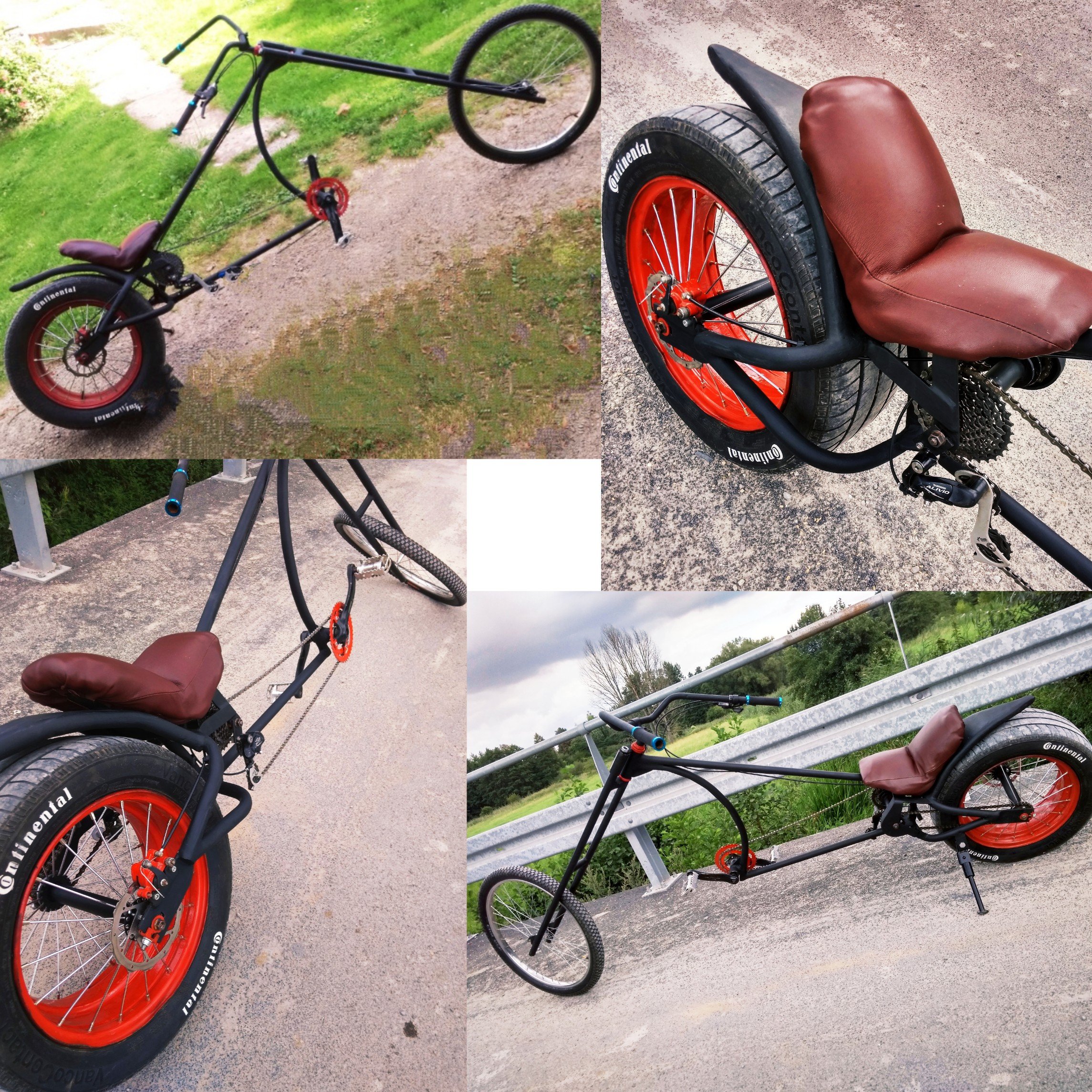

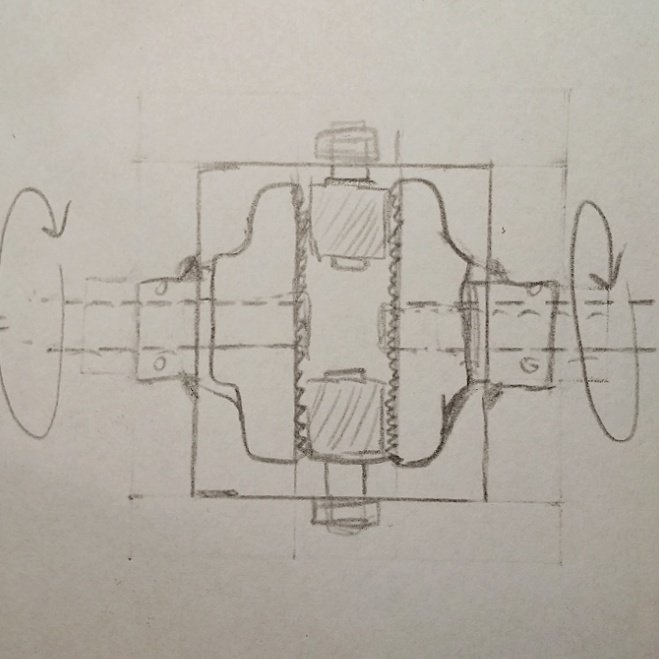

Zdjęcie poprzedniego projektu oraz rysunek poglądowy rozwiązania mechanizmu różnicowego:



[majoballs]

Może mógłbyś wykorzystać mechanizm ze starej wiertarki ręcznej. Takie coś na pewno jest ci znane.



[_michajasz_]

Nie miałem takie w rękach, ale pewnie gdzieś sie znajdzie. Rozkręce i obejrzę, musiałbym tylko dwie takie same znaleźć.

[_michajasz_]

Zauważyłem że temat założyłem bez rozważenia wszystkich opcji. Jednak chyba najlepiej będzie poszukać całego kosza od jakiegoś autka, tam wszystko jest symetrycznie, kąty są, a przy domowej robocie nigdy nie wiadomo. Lekka krzywizna i mieli trybki.

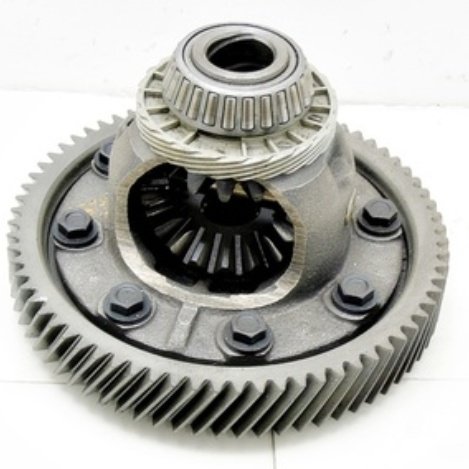

Orientuje się ktoś czy mógłbym na dyferencjał (widoczny na zdjęciu)  założyć tarczę hamulcową w miejsce trybu napędowego, czy lepiej dać dwie mniejsze przy kołach. Z jedną zawsze mniej problemów, ale nie wiem czy nie będzie miało to negatywnego wpływu na prosty tor poruszania się w przypadku ewentualnego odciążenia koła.  Przypominam że to ma być "rower" więc nie będzie specjalnie dużych sił.
