[Napęd] Problem z z piastą torpedo

[kaczka22]

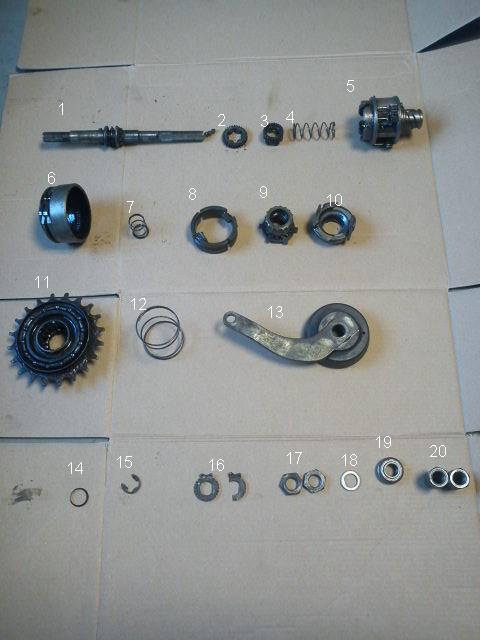

Witam jestem tutaj nowy. Niedawno nabyłem po okazyjnej cenie piękną holenderkę, z systemem 3 biegowym torpedo sęk w tym że brakowało w niej manetki do zmiany biegów ,linki,jedynie co zostało to kawałek łańcuszka.Postanowiłem zajrzeć więc do środka piasty ,a teraz mam problem bo po złożeniu gdy zaczynam pedałować koło stoi ani nie drgnie ,coś pokopałem i teraz mam problem. zamieszczam zdj poszczególnych części może mi pomożecie w jakiej kolejności to składać.

[Asce]

Nie potrafię powiedzieć, co to za piasta, ale może to Ciebie nakieruje:

http://www.sram.com/_media/pdf/sram/dealers/DTM_GHS_E_99.pdf

Szukaj SPECTRO 3, typ H 3115. Jak już złożysz piastę, zmień podkładkę (na Twoim zdjęciu część numer 16), bo widzę, że masz jej pół. Bardzo niewyraźne foto, trudno ocenić stan części. Na schemacie, który podałem, do części 12 przykręcany jest łańcuszek, może warto sprawdzić, czy przesuwa się w ośce?



Gdybyś znalazł jakiś opis na tej piaście, może dałoby radę określić model.



Do tego spojrzyj na ten link:

http://mslonik.pl/rowery/technika/145-rozbieramy-przerzutke-planetarna



Miłych puzzli.

[kaczka22]

Dzięki kolego za wskazówki ,wydaje mi się że ta moja piasta podobna jest do SPECTRO 3, typ H 3115 czyli ta z instrukcji którą podałeś. zauważyłem jeszcze że część nr 13 na moim rysunku widnieje napis SASCH torpedo schweinfurt i jest jakaś literka R i G

[Asce]

Sachs, wynalazca torpedo, z firmą w miejscowości Schweinfurt, częściowo przejętą przez firmę SRAM.



Może to piasta SACHS 3-Gang?
